در کاربردهای صنعتی با دمای بالا - مانند پالایشگاههای پتروشیمی، نیروگاههای تولید برق و مبدلهای حرارتی - واشرهای استاندارد اغلب به دلیل تخریب حرارتی، آرامش خزش یا از دست دادن انعطافپذیری از کار میافتند. با این حال، واشرهای دندانهدار فلزی بهطور خاص برای برتری در این محیطهای سخت طراحی شدهاند. اما چه چیزی آنها را برای دماهای بالا مناسب می کند؟ پاسخ در طراحی منحصر به فرد و انتخاب متریال آنها نهفته است. یک واشر دندانه دار فلزی از یک هسته فلزی (معمولاً فولاد ضد زنگ یا آلیاژی با نیکل بالا) با دندانه های متحدالمرکز (شیارها) در هر دو وجه تشکیل شده است و اغلب یک ماده روکش نرم مانند گرافیت یا PTFE روی دندانه ها اعمال می شود. هسته فلزی استحکام مکانیکی و پایداری حرارتی را فراهم میکند، در حالی که دندانهها نیروی آببندی را در یک نوار باریک متمرکز میکنند و بارهای واحد بالایی ایجاد میکنند که حرکت فلنج و چرخه حرارتی را در خود جای میدهد. در Ningbo Kaxite Sealing Materials Co., Ltd.، کارخانه ما بیش از 20 سال است که واشر دندانه دار تولید می کند و ما عملکرد آنها را در دماهای 200- تا 850 درجه سانتیگراد بسته به مواد مورد استفاده تأیید کرده ایم.
مناسب بودن واشر دندانه دار فلزی برای دماهای بالا توسط چهار عامل کلیدی هدایت می شود: استفاده از آلیاژهای فلزی مقاوم در برابر درجه حرارت بالا (مانند فولاد ضد زنگ 316L، Inconel 625، یا Hastelloy C276)، استفاده از یک ماده روکشی از نظر حرارتی پایدار (گرافیت منبسط شده و طراحی با حداقل ترکیبات سرمی و کنترل میکا). عدم تطابق انبساط بین مواد واشر و فلنج. بر خلاف واشرهای نرم (به عنوان مثال، لاستیک یا PTFE) که در دمای بالا نرم می شوند، خزش می کنند یا اکسید می شوند، هسته فلزی یک واشر دندانه دار شکل و نیروی آب بندی خود را حفظ می کند. دندانه ها، هنگامی که فشرده می شوند، یک سری خطوط آب بندی محکم را تشکیل می دهند که به طور موثر مسیرهای نشتی را حتی در چرخه حرارتی شدید مسدود می کنند. در این مقاله جامع، علم مواد، هندسه طراحی و ویژگیهای عملکردی را که فلز را میسازند، تشریح میکنیمواشر دندانه دارانتخاب ارجح برای آب بندی در دمای بالا. ما همچنین مشخصات فنی دقیق، دستورالعمل های کاربردی، و داده های عملکرد واقعی را از تجربه گسترده کارخانه خود ارائه خواهیم کرد.
پایه و اساس هر واشر دندانه دار با دمای بالا، هسته فلزی آن است. بر خلاف مواد آلی یا الاستومری که در دماهای نسبتاً پایین (معمولاً زیر 200-250 درجه سانتیگراد) تجزیه یا اکسید می شوند، آلیاژهای فلزی با کارایی بالا خواص مکانیکی و مقاومت در برابر خوردگی خود را در دماهای تا 850 درجه سانتیگراد یا حتی بالاتر حفظ می کنند. درNingbo Kaxite Sealing Materials Co., Ltd.، ما طیف وسیعی از مواد هسته فلزی را ارائه می دهیم که هر کدام برای ویژگی های خاص دما و مقاومت در برابر خوردگی انتخاب شده اند. برای اکثر کاربردهای در دمای بالا، فولادهای زنگ نزن آستنیتی (مانند 304، 316L) را برای دمای تا 600 درجه سانتیگراد و آلیاژهای مبتنی بر نیکل (Inconel 625، Incoloy 825) را برای دماهای تا 850 درجه سانتیگراد یا در محیط های بسیار خورنده توصیه می کنیم. هسته فلزی یکپارچگی ساختاری مورد نیاز برای حفظ تنش واشر تحت بارگذاری پیچ فلنج را فراهم می کند، حتی زمانی که فلنج و واشر تحت انبساط حرارتی قرار می گیرند.
خواص کلیدی مواد هسته فلزی مورد استفاده در واشر دندانه دار ما:
انتخاب مواد هسته فلزی برای دستیابی به عمر مفید بسیار مهم است. به عنوان مثال، در یک برنامه پالایشگاهی با دمای عملیاتی 500 درجه سانتیگراد و یک محیط فرآیند خورنده حاوی ترکیبات گوگردی، هسته Inconel 625 را مشخص می کنیم که مقاومت استثنایی در برابر اکسیداسیون و سولفیداسیون ارائه می دهد. در یک خط بخار نیروگاهی که در دمای 540 درجه سانتیگراد کار می کند، یک هسته فولادی ضد زنگ 316 لیتری با روکش گرافیتی اغلب کافی است. کارخانه ما تجزیه و تحلیل دقیق مواد را برای هر برنامه با در نظر گرفتن دمای کار، فشار و خورندگی متوسط انجام می دهد تا هسته فلزی بهینه را توصیه کند. ما همچنین آزمایشهای متالورژیکی، از جمله تجزیه و تحلیل سختی، کشش و اندازه دانه را بر روی هر دسته از مواد هسته فلزی انجام میدهیم تا از انطباق با مشخصات ASTM اطمینان حاصل کنیم.
برای نشان دادن تفاوت عملی، یک مطالعه موردی از یک کارخانه پتروشیمی را در نظر بگیرید که از یک واشر هسته فولادی کربنی در یک سرویس 550 درجه سانتیگراد استفاده کرده است. واشر پس از 6 ماه به دلیل اکسیده شدن و کاهش ضخامت از کار افتاد. پس از جابجایی به واشر دندانه دار از جنس استنلس استیل 316L با روکش گرافیتی، عمر واشر به بیش از 4 سال افزایش یافت، بدون از دست دادن قابل اندازه گیری قابلیت آب بندی. این دوام مستقیماً به کاهش خاموشی تعمیر و نگهداری، بهبود ایمنی کارخانه و کاهش کل هزینه های عملیاتی ترجمه می شود. کارخانه ما در Kaxite یک پایگاه داده جامع از داده های عملکرد مواد نگهداری می کند که به ما امکان می دهد هسته فلزی بهینه را برای هر کاربرد در دمای بالا انتخاب کنیم.

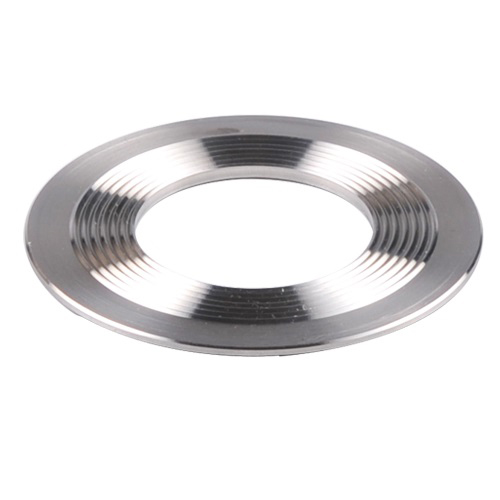

طراحی دندانه دار (یا شیاردار) واشرهای دندانه دار فلزی صرفاً یک ویژگی ساختاری نیست، بلکه یک عامل کلیدی برای عملکرد آب بندی در دمای بالا است. دندانههای متحدالمرکز روی وجههای واشر عملکردهای متعددی را انجام میدهند: آنها بار پیچ را در نوارهای محیطی باریک متمرکز میکنند و تنشهای آببندی واحد (تا 500-700 مگاپاسکال) را ایجاد میکنند که در سطح فلنج تعبیه میشود و آببندی مؤثری را ایجاد میکند. آنها همچنین اجازه انبساط شعاعی و انقباض واشر را در طول چرخه حرارتی بدون ایجاد آرامش بیش از حد استرس می دهند. علاوه بر این، دندانه ها به عنوان موانع آب بندی مستقل متعدد عمل می کنند، به طوری که اگر یک دندانه به خطر بیفتد، دندانه های مجاور همچنان مهر و موم را حفظ می کنند. این افزونگی به ویژه در کاربردهای با دمای بالا که چرخه حرارتی می تواند باعث حرکت فلنج و حرکت واشر شود، ارزشمند است.
ویژگی های کلیدی افزایش عملکرد طراحی دندانه دار در واشر دندانه دار ما:
کارخانه ما آزمایش های گسترده ای را برای بهینه سازی هندسه دندانه ها برای کاربردهای مختلف انجام می دهد. ما عمق دندانهها را از 0.15 میلیمتر تا 0.3 میلیمتر و گامها (فاصله بین دندانهها) از 1.0 میلیمتر تا 2.0 میلیمتر را آزمایش کردهایم تا ترکیب بهینه را برای محدودههای دما و فشار خاص تعیین کنیم. واشر دندانه دار استاندارد ما دارای عمق دندانه 0.25 میلی متر و گام 1.5 میلی متر است که به نظر ما بهترین تعادل عملکرد آب بندی و مقاومت در برابر آسیب له شدن را ارائه می دهد. ما همچنین یک گزینه "دنده ریز" با گام 1.0 میلی متر را برای برنامه هایی که به نرخ نشتی بسیار پایین نیاز دارند، مانند سرویس خلاء یا جابجایی گاز سمی ارائه می دهیم.
یک مثال واقعی از یک واحد بخاری خام پالایشگاه، که در دمای 480 درجه سانتیگراد و با چرخه حرارتی روزانه کار می کند، ارزش طراحی دندانه دار را نشان می دهد. واشرهای گرافیتی تخت اولیه در عرض 3 ماه به دلیل شل شدن و فوران شدید شکست خوردند. پس از نصب واشر دندانه دار ما با هسته 316L و روکش گرافیتی، عمر سرویس به 3 سال افزایش یافت. مهندس کارخانه خاطرنشان کرد که واشرهای دندانه دار مهر و موم خود را حفظ می کنند حتی پس از اینکه فلنج ها بیش از 100 بار از محیط به 480 درجه سانتیگراد چرخیدند، که توانایی طرح را برای سازگاری با حرکت حرارتی تأیید می کند. در Ningbo Kaxite Sealing Materials Co., Ltd.، ما همچنان به اصلاح هندسه دندانه و مواد روکشی خود ادامه می دهیم تا نیازهای در حال تحول کاربردهای آب بندی در دمای بالا را برآورده کنیم.
Ningbo Kaxite Sealing Materials Co., Ltd. طیف گسترده ای از واشرهای دندانه دار را برای کاربردهای با دمای بالا، فشار بالا و خورنده تولید می کند. خط تولید ما شامل اندازه های استاندارد و سفارشی، با مواد مختلف هسته فلزی و مواد روکش است. جدول زیر مشخصات فنی کلیدی را برای محبوبترین مدلهای واشر دندانهدار ما خلاصه میکند که به طور گسترده در صنایع پتروشیمی، نیرو و پالایش در سراسر جهان استفاده میشوند. کارخانه ما می تواند واشرهایی با قطرهای 10 میلی متر تا 5000 میلی متر و ضخامت های 2 میلی متر تا 6 میلی متر تولید کند تا نیازهای پروژه خاص را برآورده کند.
| مدل | مواد اصلی | مواد روبرو | محدوده دما (درجه سانتیگراد) | حداکثر فشار (بار) | عمق دندانه (میلی متر) | ضخامت (میلی متر) | نرخ نشت (ml/min) |
| KS-304-G | فولاد ضد زنگ 304 | گرافیت منبسط شده | -200 تا 550 | 350 | 0.25 | 2.0، 3.0 | < 0.05 |
| KS-316L-G | فولاد ضد زنگ 316 لیتر | گرافیت منبسط شده | -200 تا 600 | 400 | 0.25 | 2.0، 3.0 | < 0.03 |
| KS-316L-PTFE | فولاد ضد زنگ 316 لیتر | PTFE (برای رسانه های خورنده) | -200 تا 260 | 300 | 0.20 | 2.0، 3.0 | < 0.02 |
| KS-IN625-G | اینکونل 625 | گرافیت منبسط شده | -200 تا 850 | 500 | 0.25 | 2.5، 3.5 | < 0.02 |
| KS-HC276-G | هاستلوی C276 | گرافیت منبسط شده | -200 تا 850 | 500 | 0.25 | 2.5، 3.5 | < 0.02 |
| KS-316L-M | فولاد ضد زنگ 316 لیتر | میکا (عایق حرارت بالا) | -200 تا 650 | 400 | 0.20 | 2.5، 3.5 | < 0.04 |
علاوه بر پیشنهادات استاندارد، کارخانه ما طیف وسیعی از گزینه های سفارشی را برای مقابله با چالش های خاص در دمای بالا ارائه می دهد. ما واشرهای دندانه دار با یک هسته "انعطاف پذیر" (به عنوان مثال، یک هسته فلزی موجدار) برای کاربردهایی که به تراکم پذیری بالاتر نیاز دارند، یا با دندانه "پروفایل بادامک" برای سطوح فلنج ناهموار ارائه می دهیم. همچنین میتوانیم یک پوشش ضدچسبندگی (مانند PTFE یا نیکل) روی سطح آن اعمال کنیم تا از چسبندگی واشر به فلنجها جلوگیری کنیم، که مخصوصاً برای اتصالات پیچدار که نیاز به جداسازی دورهای دارند، ارزشمند است.
کنترل کیفیت در فرآیند تولید ما بسیار مهم است. هر واشر دندانه دار از نظر قوام عمق دندانه با استفاده از اندازه گیری نوری، از نظر صافی با استفاده از صفحه سطح گرانیتی، و برای عیوب بصری تحت نور با شدت بالا بررسی می شود. ما همچنین آزمایش نشت هلیوم را بر روی نمونههای تصادفی از هر دسته انجام میدهیم و به نرخهای نشت زیر 10^-6 mbar·l/s برای کاربردهای حیاتی دست مییابیم. کارخانه ما در Ningbo Kaxite Sealing Materials Co., Ltd. یک گزارش آزمایش جامع با هر سفارش ارائه می دهد، از جمله گواهینامه های مواد، نتایج بازرسی ابعادی، و داده های میزان نشت. این شفافیت و تعهد به کیفیت تضمین می کند که واشر دندانه دار ما عملکرد و قابلیت اطمینان مورد نیاز را در محیط های با دمای بالا ارائه می دهد.
حتی بهترین طراحی واشر دندانه دار در صورت عدم نصب و نگهداری صحیح می تواند پیش از موعد از کار بیفتد. کاربردهای در دمای بالا چالشهای منحصر به فردی را در نصب واشر تحمیل میکنند: انبساط حرارتی باید در نظر گرفته شود، گشتاور پیچ باید دقیقاً کنترل شود تا از فشردهسازی بیش از حد یا کمتراکم جلوگیری شود، و واشر و فلنجها باید عاری از آلایندههایی باشند که میتوانند باعث اکسیداسیون یا حمله شیمیایی در دماهای بالا شوند. در Ningbo Kaxite Sealing Materials Co., Ltd.، ما یک راهنمای نصب و نگهداری جامع را بر اساس چندین دهه تجربه میدانی ایجاد کرده ایم. پیروی از این دستورالعمل ها می تواند طول عمر واشر دندانه دار را 50 تا 100 درصد افزایش دهد و به طور قابل توجهی هزینه های تعمیر و نگهداری کارخانه و خاموشی های برنامه ریزی نشده را کاهش دهد.
روش های کلیدی نصب و نگهداری واشر دندانه دار در خدمات با دمای بالا:
یک مطالعه موردی از یک نیروگاه در اروپا تأثیر نصب صحیح را نشان می دهد. کارخانه شکست های مکرر واشر دندانه دار را روی یک خط بخار فوق گرم (550 درجه سانتیگراد، 120 بار) تجربه کرده بود. تجزیه و تحلیل نشان داد که خرابی ها به دلیل گشتاور غیریکنواخت پیچ و آماده سازی نامناسب سطح فلنج است. پس از اجرای دستورالعملهای نصب ما - از جمله تمیز کردن سطح، ابزارهای گشتاور کالیبرهشده، و روند گشتاور مجدد پس از گرمایش - عمر واشر از میانگین 8 ماه به بیش از 4 سال افزایش یافت. مدیر کارخانه گزارش داد که هزینه برنامه نصب کمتر از هزینه یک خاموشی برنامهریزی نشده است، که بازگشت سرمایه در شیوههای نصب صحیح را برجسته میکند.
کارخانه ما آموزش در محل و نظارت نصب را برای پروژه های حیاتی ارائه می دهد. ما همچنین یک ماشین حساب گشتاور مجدد ارائه می دهیم که ضرایب انبساط حرارتی خاص مواد فلنج و واشر را برای تعیین فاصله گشتاور مجدد بهینه تعیین می کند. علاوه بر این، توصیه میکنیم واشرهای دندانهدار را در محیطی تمیز و خشک، دور از جوهای خورنده نگهداری کنید و از آنها در طول عمر مفید خود استفاده کنید (معمولاً 2 سال برای واشرهای گرافیتی). با پیروی از این بهترین شیوه ها، اپراتورهای نیروگاه می توانند عملکرد و طول عمر واشر دندانه دار خود را در خدمات با دمای بالا به حداکثر برسانند.
سوال 1: آیا می توان از واشرهای دندانه دار فلزی پس از قرار گرفتن در دمای بالا دوباره استفاده کرد؟
پاسخ: به طور کلی، استفاده مجدد از واشر دندانه دار را پس از سرویس دهی به خصوص در دمای بالا توصیه نمی کنیم. مواد رو به رو (گرافیت یا میکا) در طول فشرده سازی اولیه دچار تغییر شکل پلاستیکی می شوند که به طور کامل قابل بازیابی نیست. استفاده مجدد از واشر ممکن است منجر به استرس آب بندی ناکافی و افزایش خطر نشتی شود. با این حال، در برخی از کاربردهای کم فشار و دمای پایین، در صورت عدم آسیب دیدگی مواد رو به رو، بازرسی بصری ممکن است امکان استفاده مجدد را فراهم کند. برای خدمات در دمای بالا، ما همیشه استفاده از واشر دندانه دار جدید را برای اطمینان از آب بندی مطمئن توصیه می کنیم. کارخانه ما خدمات بازسازی را برای واشرهای هسته فلزی ارائه می دهد که در آن مواد روکش می توانند جایگزین شوند، اما هسته باید از نظر تاب خوردگی یا خوردگی بازرسی شود.
سوال 2: حداکثر دمای کار برای واشر فلزی دندانه دار با روکش گرافیتی چقدر است؟
پاسخ: حداکثر دمای کار مداوم برای یک واشر دندانه دار با روکش گرافیت منبسط شده به محیط بستگی دارد. در یک جو اکسید کننده (هوا)، حداکثر دما معمولاً 550 درجه سانتیگراد است، زیرا گرافیت در دماهای بالاتر شروع به اکسید شدن می کند. در یک جو بی اثر یا کاهنده، گرافیت را می توان تا 850 درجه سانتی گراد استفاده کرد. برای دماهای بالاتر از 550 درجه سانتیگراد در شرایط اکسیداسیون، توصیه می کنیم برای واشر دندانه دار خود از روکش میکا یا مهر و موم فلز به فلز (بدون رو) استفاده کنید. کارخانه ما نمودارهای دقیق دما را برای هر ماده روبرو ارائه می دهد تا به شما در انتخاب گزینه مناسب برای محیط خاص خود کمک کند.
سوال 3: واشر دندانه دار فلزی در مقایسه با واشرهای مارپیچی برای کاربردهای در دمای بالا چگونه است؟
پاسخ: هر دو واشر دندانه دار و واشر مارپیچی برای کاربردهای با دمای بالا عالی هستند، اما ویژگی های متفاوتی دارند. واشرهای دندانه دار در دماهای بالاتر مهر و موم محکم تری ارائه می دهند و کمتر در معرض شل شدن سیم پیچ در چرخه حرارتی هستند. همچنین مقاومت بالاتری در برابر باد کردن دارند و به راحتی روی فلنج های ناهموار نصب می شوند. از طرف دیگر، واشرهای مارپیچی انعطاف پذیرتر هستند و می توانند ناهماهنگی بزرگتر فلنج را در خود جای دهند. کارخانه ما در شرکت Ningbo Kaxite Sealing Materials Co., Ltd. واشر دندانه دار را برای خدمات بحرانی، با دمای بالا و فشار بالا که قابلیت اطمینان در آنها اهمیت دارد، و واشرهای مارپیچی را برای کاربردهای کم تقاضا که آسیب فلنج نگران کننده است، توصیه می کند.
سوال 4: آیا می توان از واشر دندانه دار فلزی در سرویس های وکیوم در دمای بالا استفاده کرد؟
پاسخ: بله، واشر دندانه دار برای خدمات خلاء در دماهای بالا مناسب است، مشروط بر اینکه مواد روکش در شرایط خلاء (مانند گرافیت یا میکا) پایدار باشد. هسته فلزی یکپارچگی ساختاری لازم را برای مقاومت در برابر فشار اتمسفر خارجی فراهم میکند، در حالی که دندانهها حتی در فشارهای داخلی کم، مهر و موم ضد نشتی را تضمین میکنند. برای کاربردهای خلاء، ما گام دندانهای ظریف (1.0 میلیمتر) و روکش گرافیتی با کیفیت بالا با ویژگیهای خروج گاز کم را توصیه میکنیم. کارخانه ما واشر دندانه دار را برای کوره های خلاء با دمای بالا که در دمای 800 درجه سانتی گراد و 10^-5 میلی بار کار می کنند، با نتایج عالی عرضه کرده است.
سوال 5: شرکت Ningbo Kaxite Sealing Materials Co., Ltd. برای واشرهای دندانه دار فلزی خود چه گواهینامه هایی دارد؟
پاسخ: واشر دندانه دار ما تحت استاندارد ISO 9001:2015 (مدیریت کیفیت) و ISO 14001:2015 (مدیریت زیست محیطی) تولید می شود. ما همچنین دارای گواهینامه TA-Luft (VDI 2440) برای واشرهای کم آلاینده هستیم و از الزامات ASME B16.20 و API 607 برای ایمنی در برابر آتش پیروی می کنیم. واشرهای ما توسط آزمایشگاههای شخص ثالث مستقل برای مطابقت با استانداردهای ASTM، از جمله ASTM F112 برای نشتی و ASTM F36 برای تراکمپذیری، آزمایش میشوند. ما مجموعه کاملی از گواهیهای آزمایشی و قابلیت ردیابی مواد را با هر محموله ارائه میکنیم و از انطباق کامل با دقیقترین استانداردهای بینالمللی اطمینان میدهیم.
مناسب بودن واشرهای دندانه دار فلزی برای محیط های با دمای بالا به دلیل انتخاب مواد قوی، هندسه دندانه دار مبتکرانه و عملکرد ثابت شده تحت چرخه حرارتی است. هسته فلزی استحکام و پایداری حرارتی لازم را فراهم میکند، مواد روکش (گرافیت یا میکا) سازگاری و مقاومت شیمیایی را ایجاد میکنند، و دندانهها خطوط آببندی متعددی را ایجاد میکنند که با وجود حرکت فلنج و شل شدن پیچ، یکپارچگی را حفظ میکنند. در Ningbo Kaxite Sealing Materials Co., Ltd.، کارخانه ما تولید واشرهای دندانه دار را طی دو دهه اصلاح کرده است و طیف گسترده ای از مواد و پیکربندی ها را برای برآورده کردن نیازهای شدیدترین کاربردها در دمای بالا ارائه می دهد. تعهد ما به کیفیت، نوآوری و پشتیبانی مشتری تضمین می کند که واشرهای ما آب بندی قابل اعتماد و طولانی مدت را در پالایشگاه ها، نیروگاه ها و تاسیسات فرآوری شیمیایی در سراسر جهان ارائه می دهند.
آیا با یک برنامه چالش برانگیز آب بندی در دمای بالا روبرو هستید؟امروز با شرکت Ningbo Kaxite Sealing Materials Co., Ltd. تماس بگیریدبرای یک مشاوره جامع واشر جزئیات دمای کار، فشار، متوسط و فلنج خود را ارائه دهید و تیم مهندسی ما مواد و طراحی بهینه واشر دندانهدار را توصیه میکند. ما نمونه های رایگان را برای آزمایش، قیمت رقابتی و تحویل سریع به هر مکانی ارائه می دهیم.نمونه واشر دندانه دار رایگان و بسته داده های فنی خود را اکنون از Ningbo Kaxite Sealing Materials Co., Ltd. درخواست کنید و از ایمنی و قابلیت اطمینان سیستم با دمای بالا خود اطمینان حاصل کنید.
