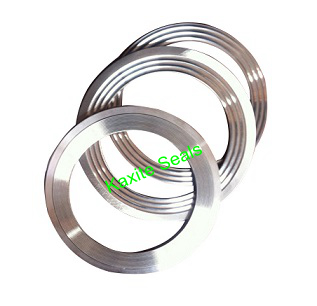

در محیط های صنعتی پر تقاضا، عملکرد آب بندی برای ایمنی، کارایی و انطباق با محیط زیست حیاتی است. در میان بسیاری از انواع واشر موجود، واشر دندانه دار - همچنین به عنوان واشر Kammprofile یا واشر شیاردار شناخته می شود - به دلیل توانایی خود در ارائه آب بندی مطمئن تحت شرایط شدید دما، فشار و چرخه حرارتی متمایز است. اما واشر دندانه دار دقیقاً چیست؟ در اصل، این یک واشر فلزی با یک سری دندانه ها یا شیارهای متحدالمرکز روی سطح آب بندی است که معمولاً با یک ماده روکش نرم مانند گرافیت، PTFE یا مواد غیر آزبست پوشانده می شود. دندانه ها خطوط آب بندی متعددی ایجاد می کنند که بار فشاری را متمرکز می کند و حتی زمانی که شرایط فلنج کمتر از حد ایده آل است، مهر و موم محکم را تضمین می کند. در Ningbo Kaxite Sealing Materials Co., Ltd.، کارخانه ما با عملکرد بالا تولید کرده است.واشر دندانه داربرای بیش از دو دهه، در خدمت صنایع از نفت و گاز گرفته تا فرآوری شیمیایی و تولید برق.
اما چگونه یک واشر دندانه دار عملکرد آب بندی را در مقایسه با واشرهای فلزی تخت سنتی یا واشرهای مارپیچی بهبود می بخشد؟ پاسخ در تعامل مکانیکی منحصر به فرد آن با سطوح فلنج نهفته است. هنگامی که فشرده می شود، دندانه ها کمی در مواد رو به رو قرار می گیرند و مانع بسیار موثری در برابر نشت ایجاد می کنند. هسته فلزی استحکام ساختاری و مقاومت در برابر فشار را فراهم می کند، در حالی که روکش نرم با عیوب و بی نظمی های فلنج سازگار است. این ترکیب منجر به سفتی استثنایی با پیش بارگیری نسبتاً کم پیچ می شود که خطر آسیب فلنج را کاهش می دهد و تعمیر و نگهداری را ساده می کند. علاوه بر این، واشر دندانه دار مقاومت بالایی در برابر چرخه حرارتی ارائه می دهد، زیرا هسته فلزی و دندانه ها حرکت را بدون از دست دادن نیروی آب بندی انجام می دهند. این مقاله یک بررسی عمیق فنی جامع در مورد طراحی واشر دندانهدار، انتخاب مواد، دادههای عملکرد و بهترین روشهای کاربردی با مشخصات دقیق از مجموعه محصولات گسترده کارخانه ما ارائه میکند.
واشر دندانه دار راندمان آب بندی برتر خود را از اصل تمرکز تنش می گیرد. بر خلاف یک واشر تخت که متکی به فشرده سازی یکنواخت در یک منطقه بزرگ است، واشر دندانه دار از شیارهای متحدالمرکز، V شکل یا متحدالمرکز استفاده می کند که نیروی گیره را در یک سری خطوط آب بندی باریک و با استرس بالا متمرکز می کند. هنگامی که واشر بین دو فلنج فشرده میشود، دندانهها به مواد نرم میخورند و حلقههای متحدالمرکز متعددی از تماس نزدیک ایجاد میکنند. این روش آببندی چند خطی، عیوب سطح فلنج مانند خراش، حفرههای خوردگی یا انحراف جزئی را بسیار میبخشد، زیرا هر دندانه به عنوان یک مهر و موم مستقل عمل میکند. حتی اگر یک خط آب بندی به خطر بیفتد، خطوط باقی مانده مهر و موم را حفظ می کنند. کارخانه ما درNingbo Kaxite Sealing Materials Co., Ltd. واشر دندانه دار ما را با هندسه شیار بهینه طراحی کرده است تا تعداد خطوط آب بندی فعال را به حداکثر برساند و در عین حال ضخامت فلز کافی برای مقاومت در برابر فشار را حفظ کند.
مکانیسم های کلیدی که طراحی دندانه دار را برتر می کند:
داده های کمی از آزمایشگاه ما مزیت کارایی را نشان می دهد. در یک آزمایش نشتی استاندارد (آزمایش نشت هلیوم، طیفسنج جرمی)، یک واشر گرافیتی مسطح با ضخامت 1.6 میلیمتر نرخ نشتی 0.03 میلیگرم بر (m·s) را در فشار فلنج 50 بار نشان داد. یک واشر دندانه دار با روکش گرافیت، با استفاده از بار فلنج و پیچ یکسان، به نرخ نشتی 0.001 میلی گرم در (m·s) دست یافت - 30 برابر کمتر. این بهبود چشمگیر در راندمان آب بندی به همین دلیل است که واشر دندانه دار در بسیاری از برنامه های کاربردی با یکپارچگی بالا، مانند سرویس هیدروژن و جابجایی LNG، که در آن نشتی های کوچک نیز غیرقابل قبول است، الزامی است.
علاوه بر این، طراحی دندانه دار مقاومت واشر را در برابر "فشار" تحت فشار داخلی بالا بهبود می بخشد. دندانه ها یک قفل مکانیکی با مواد رو به رو ایجاد می کنند و از اکسترود شدن آن از شکاف فلنج جلوگیری می کنند. این یک حالت خرابی رایج برای واشرهای نرم است، به ویژه در کاربردهای با دمای بالا. واشر دندانه دار ما برای مقاومت در برابر فشارهای داخلی تا 250 بار بدون مواجهه با اکستروژن آزمایش شده اند و حتی در سخت ترین خدمات نیز آب بندی قابل اعتمادی را ارائه می دهند. این ترکیبی از راندمان آببندی بالا، انعطافپذیری و مقاومت در برابر ضربه به همین دلیل است که واشر دندانهدار به انتخاب ارجح برای کاربردهای آببندی حیاتی در سراسر جهان تبدیل شده است.
عملکرد یک واشر دندانه دار در شرایط سخت توسط مواد مورد استفاده برای هسته فلزی و روکش نرم تعیین می شود. هسته فلزی که به طور معمول از فولاد ضد زنگ ساخته شده است (به عنوان مثال 304، 316، 316L)، استحکام مکانیکی و فنر مورد نیاز برای مقاومت در برابر نیروهای گیره و فشارهای داخلی بالا را فراهم می کند. مواد روکش، که می تواند گرافیت، PTFE، میکا یا الیاف سرامیکی باشد، سازگاری و مقاومت شیمیایی مورد نیاز برای آب بندی در برابر سیال فرآیند را فراهم می کند. با انتخاب ترکیب مناسب از هسته و مواد روکش، واشر دندانهدار را میتوان طوری مهندسی کرد که در دماهای برودتی (196- درجه سانتیگراد) تا 1000 درجه سانتیگراد (با روکشهای میکا یا سرامیکی) و فشار از خلاء تا 350 بار کار کند. کارخانه ما در Kaxite طیف گسترده ای از ترکیبات مواد را برای رفع نیازهای خاص هر برنامه ارائه می دهد.
ملاحظات اصلی مواد برای کاربردهای شرایط شدید:
برای تأیید عملکرد واشر دندانهدار ما در شرایط سخت، کارخانه ما یک سری آزمایشهای نوع را مطابق با استانداردهای ASME B16.20، EN 13555 و DIN 28091 انجام میدهد. این تست ها شامل تست فشرده سازی داغ (اندازه گیری آرامش در دماهای بالا)، تست نشتی (با هلیوم یا نیتروژن در فشارهای مختلف) و تست چرخه حرارتی (بین دمای اتاق و حداکثر دمای سرویس) می باشد. واشر دندانه دار ما به طور مداوم این آزمایش ها را پشت سر می گذارد و به نرخ های نشتی دست می یابد که با سخت ترین الزامات انتشار گازهای گلخانه ای TA-Luft (آلمان) و EPA (ایالات متحده آمریکا) مطابقت دارد.
در یک پروژه اخیر برای یک پالایشگاه در خاورمیانه، واشر دندانهدار ما با هستههای 316 لیتری و روکشهای گرافیتی برای ستون تقطیر در دمای 320 درجه سانتیگراد و 80 بار مشخص شد. واشرها در 20 فلنج با قطرهای 4 اینچ تا 24 اینچ نصب شدند. پس از سه سال کار، کارخانه یک بررسی نشتی انجام داد و هیچ نشت قابل تشخیصی از فلنجها پیدا نکرد که قابلیت اطمینان واشر دندانهدار ما را در شرایط سخت تأیید میکند. این عملکرد، همراه با قابلیت استفاده مجدد واشر (در بسیاری از موارد، هسته فلزی را می توان با مواد روکشی جدید بازسازی کرد)، واشر دندانه دار را به یک راه حل بسیار مقرون به صرفه برای کاربردهای چالش برانگیز آب بندی تبدیل می کند.
Ningbo Kaxite Sealing Materials Co., Ltd. طیف وسیعی از واشرهای دندانه دار را تولید می کند که برای رفع نیازهای متنوع کاربردهای آب بندی صنعتی طراحی شده اند. پیشنهادات محصول ما شامل ابعاد استاندارد بر اساس ASME B16.20، EN 1514، و DIN 2697، و همچنین اندازه های سفارشی برای فلنج های تخصصی است. جدول زیر مشخصات فنی کلیدی را برای محبوب ترین انواع واشر دندانه دار ما ارائه می دهد که در صنایع شیمیایی، پتروشیمی، تولید برق و صنایع غذایی مورد استفاده قرار می گیرند. همه مقادیر بر اساس تست نوع بر اساس استانداردهای ASME و EN هستند. کارخانه ما همچنین میتواند واشرهای دندانهدار را با مواد تخصصی تولید کند، مانند هستههای نقرهکاری شده برای رسانایی در دمای بالا، یا روکشهای گرافیت لایهبرداری شده با سطوح خلوص بالا.
| پارامتر | استاندارد چهره گرافیت | PTFE-Faceed | صورت میکا (دمای بالا) | سرامیک (دمای شدید) |
| مواد اصلی | 316L SS / 304 SS | 316L SS | Inconel 625 / 316L | اینکونل 600 |
| ضخامت هسته (میلی متر) | 1.5 - 3.0 میلی متر | 1.5 - 2.5 میلی متر | 2.0 - 3.0 میلی متر | 2.5 - 4.0 میلی متر |
| عمق دندانه (mm) | 0.3 - 0.5 میلی متر | 0.3 - 0.4 میلی متر | 0.4 - 0.6 میلی متر | 0.5 - 0.7 میلی متر |
| مواد روبرو | گرافیت منبسط شده (98% خلوص دقیقه) | PTFE خالص (یا اصلاح شده) | میکای فلوگوپیت | الیاف سرامیک + میکا |
| ضخامت روکش (میلی متر) | 0.3 - 0.5 میلی متر در هر طرف | 0.5 - 1.0 میلی متر در هر طرف | 0.4 - 0.6 میلی متر در هر طرف | 0.5 - 0.8 میلی متر در هر طرف |
| محدوده دما (درجه سانتیگراد) | -196 درجه سانتی گراد تا +450 درجه سانتی گراد (گاز بی اثر) | -196 درجه سانتیگراد تا +260 درجه سانتیگراد | -196 درجه سانتیگراد تا +800 درجه سانتیگراد | -196 درجه سانتیگراد تا +1000 درجه سانتیگراد |
| حداکثر فشار (bar) در 25 درجه سانتیگراد | 250 بار | 150 بار | 200 بار | 160 بار |
| نرخ نشت (mg/(m·s)) در 50 بار | < 0.002 | < 0.005 | < 0.003 | < 0.004 |
| انواع فلنج قابل اجرا | RF، FF، نر/ماده، زبان/شیار | RF، FF | RF، زبانه/شیار | RF، زبانه/شیار |
علاوه بر این پیشنهادات استاندارد، کارخانه ما چندین ویژگی اختیاری را برای افزایش عملکرد و سادهسازی نصب ارائه میکند. اینها شامل یک حلقه مرکزی داخلی و خارجی (برای ساده کردن تراز و جلوگیری از فشرده سازی بیش از حد)، یک حلقه مکان یابی (برای نگه داشتن واشر در جای خود در هنگام مونتاژ فلنج عمودی) و یک طراحی "دریچه گاز" (برای واشرهای دندانه دار دو طرفه برای جلوگیری از به دام افتادن گاز). ما همچنین طیف گسترده ای از اندازه های سفارشی، از 1/2 اینچ NPS تا 60 اینچ NPS، و اشکال ویژه برای فلنج های غیر استاندارد را ارائه می دهیم. همه واشر دندانه دار ما با یک برگه نصب دقیق و یک نمودار توصیه گشتاور عرضه می شوند که اطمینان حاصل می کند که واشر به درستی برای عملکرد بهینه نصب شده است.
کنترل کیفیت در کارخانه ما یک اولویت است. هر واشر دندانه دار تحت یک بازرسی بصری برای عیوب سطح، یک بررسی ابعادی با استفاده از CMM (ماشین اندازه گیری مختصات) برای فلنج های بحرانی، و یک آزمایش نشتی برای کاربردهای فشار بالا قرار می گیرد. ما یک گزارش کامل ردیابی مواد، از جمله گواهینامه های آسیاب برای هسته فلزی و گواهی خلوص و خواص مواد رو به رو ارائه می دهیم. این قابلیت ردیابی برای صنایعی که الزامات کیفی سختگیرانه دارند، مانند هسته ای و هوافضا، ضروری است. واشر دندانه دار ما کاملاً با دستورالعمل تجهیزات فشار اروپا (PED) مطابقت دارد و در صورت لزوم با علامت CE در دسترس است.
حتی واشر دندانه دار با کیفیت بالا در صورت عدم نصب صحیح از کار می افتد. طراحی منحصربهفرد واشر دندانهدار - با تکیه بر تمرکز تنش و خطوط آببندی چندگانه - برای دستیابی به عملکرد درجهبندیشدهاش، به روشهای نصب خاصی نیاز دارد. خطاهای رایج نصب شامل سفت شدن بیش از حد (که می تواند دندانه ها را خرد کند)، سفت شدن کم (که منجر به نشتی می شود)، بارگذاری ناهموار پیچ (باعث اعوجاج فلنج) و آسیب به مواد روبرو در حین جابجایی می شود. در Ningbo Kaxite Sealing Materials Co., Ltd.، کارخانه ما پروتکل نصب دقیقی را ایجاد کرده است که در هزاران نصب تأیید شده است. پیروی از این دستورالعملها تضمین میکند که واشر دندانهدار پتانسیل آببندی کامل خود را ارائه میدهد و عمر مورد انتظار خود را به دست میآورد.
مراحل نصب ضروری برای واشر دندانه دار:
یک مطالعه موردی از یک کارخانه شیمیایی در ایالات متحده اهمیت نصب صحیح را نشان می دهد. این نیروگاه از واشر دندانه دار ما روی فلنج راکتوری استفاده می کرد که در دمای 250 درجه سانتی گراد و 60 بار کار می کرد. با وجود واشرهای باکیفیت، کارخانه دچار نشت متناوب شد. بررسی نشان داد که پیچهای فلنج به صورت دایرهای سفت میشوند، نه به صورت متقاطع، که منجر به بارگذاری ناهموار و اعوجاج فلنج میشود. پس از آموزش مجدد تیم تعمیر و نگهداری در مورد روش صحیح سفت کردن، نشتی برطرف شد و واشرها تا سه سال آینده تا توقف برنامه ریزی شده بعدی تعمیر و نگهداری بدون عیب و نقص عمل کردند. این مثال تأکید می کند که نصب صحیح به اندازه انتخاب واشر مهم است.
کارخانه ما یک برنامه آموزش نصب رایگان را برای مشتریان خود ارائه می دهد که می تواند در محل یا آنلاین انجام شود. این آموزش جابجایی واشر، بازرسی فلنج، محاسبه گشتاور و استفاده از تجهیزات کشش هیدرولیک را پوشش می دهد. ما همچنین یک چک لیست نصب ارائه می دهیم که می تواند توسط خدمه تعمیر و نگهداری برای اطمینان از تکمیل تمام مراحل استفاده شود. علاوه بر این، ما یک سرویس گشتاور مجدد برای فلنج های بحرانی ارائه می دهیم که در آن تکنسین های ما از سایت بازدید می کنند تا پس از اولین سیکل حرارتی، گشتاور مجدد را انجام دهند. با سرمایه گذاری در نصب مناسب، می توانید اطمینان حاصل کنید که واشر دندانه دار شما به حداکثر کارایی و عمر مفید خود می رسد و از تجهیزات و پرسنل خود محافظت می کند.
سوال 1: تفاوت بین واشر دندانه دار و واشر زخم مارپیچی چیست؟
پاسخ: هر دو واشر با کارایی بالا هستند، اما در ساخت و اصل آب بندی متفاوت هستند. یک واشر زخم مارپیچی از لایههای متناوب فلز و مواد پرکننده که به صورت مارپیچی پیچیده میشود، ساخته شده است که ویژگیهای فنر مانند و انعطافپذیری بالایی را ارائه میدهد. از طرف دیگر، یک واشر دندانه دار از یک هسته فلزی جامد با دندانه های متحدالمرکز روی سطح تشکیل شده است که با یک صفحه نرم پوشیده شده است. واشر دندانه دار مقاومت بیشتری در برابر دمیدن دارد و در هنگام جابجایی و نصب کمتر آسیب می بیند. همچنین معمولاً برای دستیابی به آب بندی در مقایسه با واشرهای مارپیچی با همان اندازه، به بارهای پیچ کمتری نیاز دارد. برای کاربردهایی با چرخه حرارتی شدید یا فشار داخلی بالا، واشر دندانه دار به دلیل هسته فلزی قوی و خطوط آب بندی متعدد، اغلب انتخاب ارجح است.
سوال 2: آیا می توان از واشر دندانه دار بعد از برداشتن مجدد استفاده کرد؟
پاسخ: به طور کلی استفاده مجدد از واشر دندانه دار را به خصوص در سرویس های حیاتی توصیه نمی کنیم. هنگامی که واشر فشرده شد، دندانه ها و مواد روکشی یک مجموعه به خود می گیرند و ممکن است در صورت استفاده مجدد به طور موثر مهر و موم نشوند. با این حال، در برخی از کاربردهای غیر بحرانی، کم فشار و دمای پایین، اگر مواد روکشی هنوز دست نخورده باشند و دندانه ها تغییر شکل ندهند، ممکن است بتوان از واشر استفاده مجدد کرد. هسته فلزی را اغلب می توان با مواد روکش جدید در کارخانه ما بازسازی کرد و واشر را به شرایط جدید بازگرداند. این سرویس برای واشرهای بزرگ که هزینه تعویض آن بالاست در دسترس است. برای کاربردهای حیاتی ایمنی، همیشه از یک واشر دندانه دار جدید استفاده کنید.
سوال 3: حداکثر فشار و درجه حرارت برای واشر دندانه دار چقدر است؟
پاسخ: حداکثر فشار و دما به مواد مورد استفاده بستگی دارد. با یک هسته فولادی ضد زنگ 316 لیتری و روکش گرافیت منبسط شده، واشر دندانه دار ما می تواند تا دمای 450 درجه سانتی گراد (در اتمسفر بی اثر) و فشار تا 250 بار کار کند. برای دماهای بالاتر، نسخه های رو به میکا یا سرامیکی می توانند تا 800 درجه سانتی گراد تا 1000 درجه سانتی گراد را تحمل کنند، اما درجه فشار کمی کاهش می یابد. برای کاربردهای برودتی، واشر می تواند در دمای -196 درجه سانتیگراد با روکش PTFE کار کند. ضروری است که با برگههای اطلاعات فنی ما مشورت کنید یا با کارخانه ما در Ningbo Kaxite Sealing Materials Co., Ltd. تماس بگیرید تا ترکیب مواد مناسب را برای شرایط عملیاتی خاص خود انتخاب کنید.
سوال 4: برای یک واشر دندانه دار چه سطح فلنجی لازم است؟
پاسخ: برای عملکرد بهینه، روکش سطح فلنج باید 3.2 تا 6.3 میکرومتر Ra (125 تا 250 میکرو اینچ) باشد. این روکش زبری کافی را برای دندانهها فراهم میکند تا بدون آسیب رساندن به روکش، به مواد روکشی وارد شوند. روکش صاف تر (به عنوان مثال Ra 1.6) می تواند اصطکاک را کاهش دهد و باعث شود که واشر در حین پیچ و مهره لیز بخورد، در حالی که پرداخت خشن تر می تواند منجر به سایش بیش از حد رویه شود. کارخانه ما دستورالعمل های آماده سازی فلنج را برای انواع و مواد مختلف فلنج ارائه می دهد. اگر فلنج خورده یا دارای خراش های عمیق است، توصیه می کنیم قبل از نصب واشر دندانه دار سطح فلنج را دوباره ماشین کاری کنید.
سوال 5: واشر دندانه دار از نظر کارایی در مقایسه با واشرهای ورق (برش از ورق) چگونه است؟
پاسخ: واشرهای ورق سادهتر و ارزانتر هستند، اما به فشردهسازی یکنواخت در یک منطقه بزرگ متکی هستند و به بینظمیهای فلنج و تغییرات بار پیچ حساستر هستند. واشر دندانه دار عملکرد آب بندی عالی را به ویژه در کاربردهای فشار بالا، دمای بالا و چرخه حرارتی ارائه می دهد. طراحی دندانه دار بار را متمرکز می کند و خطوط آب بندی متعددی ایجاد می کند که باعث می شود عیوب فلنج را بیشتر ببخشد. علاوه بر این، واشرهای دندانه دار دارای سرعت خزش بسیار کمتری هستند و نیروی آب بندی خود را در طول زمان حفظ می کنند. برای کاربردهای حیاتی که نشتی را نمی توان تحمل کرد، واشر دندانه دار انتخاب ارجح نسبت به واشرهای ورق است. کارخانه ما می تواند تجزیه و تحلیل عملکرد مقایسه ای را ارائه دهد تا به شما در انتخاب صحیح کمک کند.
واشر دندانه دار راه حلی اثبات شده برای کاربردهای آب بندی صنعتی سخت است که از طریق طراحی دندانه دار منحصربفرد، خطوط آب بندی متعدد و تطبیق پذیری مواد، عملکرد برتر را ارائه می دهد. از کوره های با دمای بالا گرفته تا خطوط برودتی LNG، از بخار پرفشار گرفته تا مواد شیمیایی تهاجمی، واشر دندانه دار قابلیت اطمینان و ایمنی مورد نیاز صنعت مدرن را فراهم می کند. در Ningbo Kaxite Sealing Materials Co., Ltd.، کارخانه ما برای ارائه واشر دندانه دار با کیفیت بالا با ساخت دقیق، کنترل کیفیت دقیق و تخصص فنی عمیق، شهرت دارد. ما طیف گسترده ای از اندازه های استاندارد و سفارشی و همچنین ویژگی های اختیاری را برای ساده سازی نصب و افزایش عملکرد ارائه می دهیم.
آیا به دنبال یک راه حل آب بندی قابل اعتماد برای کاربرد حیاتی خود هستید؟امروز با شرکت Ningbo Kaxite Sealing Materials Co., Ltd. تماس بگیریدبرای یک مشاوره جامع ابعاد فلنج، شرایط عملیاتی و محیط فرآیند خود را ارائه دهید و تیم مهندسی ما مواد و طراحی بهینه واشر دندانه دار را توصیه می کند. ما نمونه های رایگان، تحویل سریع و طیف کاملی از گزارش های آزمایشی را ارائه می دهیم.نمونه واشر دندانه دار رایگان و برگه اطلاعات فنی خود را اکنون از شرکت Ningbo Kaxite Sealing Materials Co., Ltd. درخواست کنید و تفاوت عملکرد آب بندی را تجربه کنید.
