برای تولیدکنندگان و متخصصان آببندی صنعتی، چیزهای کمی به اندازه کشیدن یک واشر مارپیچی تازه زخمی شده از روی سنبه برای یافتن چگالی ناهموار، لبههای مواج یا عدم دقت ابعادی خستهکننده است. آن لحظه ناامیدی نشان دهنده هدر رفتن مواد، زمان از دست رفته، و مهمتر از همه، محصولی است که ممکن است در سرویس با شکست مواجه شود.
سیم پیچ ناسازگار فقط یک مزاحمت تولید نیست. این به قلب چیزی که واشر زخم مارپیچی را قابل اعتماد می کند ضربه می زند. چگالی سیمپیچ مستقیماً بر قابلیت آببندی تأثیر میگذارد، به طوری که سیمپیچهای با چگالی کمتر به طور مداوم نسبت به همتایان با چگالی بالاتر عملکرد کمتری دارند. هنگامی که خطوط تولید واشرهایی با سطح مقطع غیر یکنواخت، قطرهای خارجی نوسان یا سیمپیچهای شل تولید میکنند، عواقب آن بسیار فراتر از کف کارگاه است - به اتصالات فلنج، سیستمهای خط لوله و در نهایت ایمنی عملیاتی.
این مقاله به بررسی این موضوع میپردازد که چرا سیمپیچ ناسازگار در بسیاری از عملیاتها ادامه دارد، چقدر مدرن استدستگاه سیم پیچ اتوماتیک برای واشر زخم مارپیچیفناوری به این چالشها میپردازد، و تیمهای تولید چه کاری میتوانند برای دستیابی به نتایج قابلاطمینان و تکرارپذیر انجام دهند.
قبل از بحث در مورد راه حل ها، درک اینکه چرا سیم پیچ ناسازگار در وهله اول رخ می دهد، ضروری است. اکثر مشکلات به سه دسته تقسیم می شوند: مسائل مکانیکی، متغیرهای مواد و شکاف های کنترل فرآیند.
یکپارچگی مکانیکی یک ماشین سیم پیچ به طور مستقیم کیفیت هر واشر تولید شده را تعیین می کند. هنگامی که قطعات فرسوده می شوند، شل می شوند یا از تراز خارج می شوند، نقص واشر حاصل قابل پیش بینی است - اما اجتناب ناپذیر نیست.
| علامت | علت بالقوه | تاثیر بر کیفیت واشر |
|---|---|---|
| کشش ناهموار در سراسر سیم پیچ | دستگاه های تنش فرسوده، کالیبراسیون نامناسب | پروفیل واشر موجدار و غیر یکنواخت؛ فضای خالی در لایه پرکننده |
| صدای دستگاه یا لرزش نامنظم | پیچ و مهره شل، بلبرینگ فرسوده | پیچ پیچ ناسازگار؛ سایش قطعات تسریع شده |
| نوسان سرعت اسپیندل | درایو VFD معیوب، لغزش تسمه درایو | تراکم لایه های مختلف؛ ناپایداری ابعادی |
| تغییر شکل واشر در طول سیم پیچ | تنظیم نامناسب ارتفاع نوار | تاب برداشتن؛ انباشته شدن لایه ناهموار |
در میان این مسائل، کشش ناهموار شایع ترین علت واشر موج دار و غیر یکنواخت است. هنگامی که کشش روی نوار فلزی و مواد پرکننده در طول چرخه سیم پیچ تغییر می کند، واشر حاصل بی نظمی ایجاد می کند که عملکرد آب بندی آن را به خطر می اندازد. در کاربردهای حیاتی مانند فرآوری پتروشیمی یا تولید برق، حتی تغییرات جزئی چگالی می تواند مسیرهای نشتی را تحت شرایط فشار و دما در نوسان ایجاد کند.
حتی یک ماشین سیم پیچی که کاملاً نگهداری می شود نمی تواند بر مواد خام بی کیفیت غلبه کند. نوار فلزی و مواد پرکننده باید مشخصات ابعادی و خصوصیات ثابت را برای نتایج قابل تکرار داشته باشند.
مسائل رایج سیم پیچ مربوط به مواد عبارتند از:
- ضخامت نوار متغیر: نوسانات در گیج نوار فلزی باعث همپوشانی سیم پیچ ناهموار و تغییر چگالی واشر می شود.
- تراکم پرکننده ناسازگار: مواد پرکننده غیر یکنواخت لکه های نرم یا نقاط سخت را در سطح مقطع واشر ایجاد می کند.
- بریدگی یا عیوب لبه: عیوب لبه های نوار فلزی روی راهنماها گیر می کند و باعث ایجاد میخ های کششی می شود.
- آلودگی رطوبتی: رطوبت جذب شده در پرکننده گرافیتی انعطاف پذیر، تراکم پذیری و رفتار سیم پیچی را تغییر می دهد.
تامین مواد اولیه درجه یک از تامین کنندگان معتبر مانندکاکسیتبه حذف این متغیرها کمک میکند و اطمینان حاصل میکند که دستگاه سیمپیچ خودکار واشر پیچ مارپیچی ورودیهای بهینهسازی شده برای عملکرد ثابت را دریافت میکند.
شاید مهم ترین عاملی که در سیم پیچی ناسازگار نقش دارد، عنصر انسانی باشد. ماشین های سیم پیچ دستی و نیمه اتوماتیک به شدت به مهارت اپراتور، قضاوت و توجه به جزئیات متکی هستند - متغیرهایی که از شیفت به شیفت و اپراتور به اپراتور تغییر می کنند.
یک اپراتور ماهر ممکن است در سه ساعت اول یک شیفت واشرهای عالی تولید کند، اما خستگی، حواس پرتی یا خطای ساده انسانی ناگزیر باعث ایجاد تنوع می شود. این غیرقابل پیش بینی بودن، عملیات دستی را برای تولید با حجم بالا یا کاربردهایی که نیاز به قابلیت ردیابی با کیفیت دقیق دارند، نامناسب می کند.
دستگاه سیم پیچ اتوماتیک مدرن برای فناوری واشر زخم مارپیچی تنوع ذاتی در عملیات دستی را حذف می کند. با ادغام کنترلکنندههای منطقی قابل برنامهریزی (PLC) و سرهای سیمپیچ مبتنی بر سروو، این ماشینها کنترل دقیقی بر تنش، گام و ابعاد را در طول هر چرخه سیمپیچ حفظ میکنند.
یک طراحی خوبدستگاه سیم پیچ اتوماتیک برای واشر زخم مارپیچیپارامترهای سیم پیچ را با دقت دیجیتال ذخیره و اجرا می کند. هنگامی که اندازه واشر و مشخصات برنامه ریزی شد، دستگاه همان فرآیند سیم پیچی را تکرار می کند - همان کشش، همان گام، همان تعداد لایه ها - برای هر واشر منفرد.
مزایای کلیدی سیم پیچ کنترل شده با PLC عبارتند از:
- حذف کامل تغییرپذیری ناشی از اپراتور
- تراکم لایه ثابت در تمام مراحل تولید
- تغییر سریع بین مشخصات مختلف واشر
- قابلیت ردیابی دیجیتال برای برنامه های تضمین کیفیت
برای تولیدکنندگانی مانند Kaxite، این دقت پایه و اساس راه حل های آب بندی قابل اعتماد ارائه شده به مشتریان در سراسر جهان را تشکیل می دهد.
ماشینهای سیم پیچ خودکار پیشرفته سیستمهای پایش بلادرنگ را در خود جای دادهاند که به طور مداوم سطوح کشش، نرخ تغذیه مواد، سرعت سیمپیچ و پارامترهای ابعادی را در طول تولید ردیابی میکنند. هنگامی که یک پارامتر از محدوده های قابل قبول خارج می شود، دستگاه می تواند به اپراتورها هشدار دهد یا به طور خودکار برای اصلاح شرایط تنظیم شود.
این مکانیسم بازخورد حلقه بسته تضمین می کند که هر واشر با مشخصات مطابقت دارد و نرخ ضایعات و دوباره کاری را به میزان قابل توجهی کاهش می دهد.

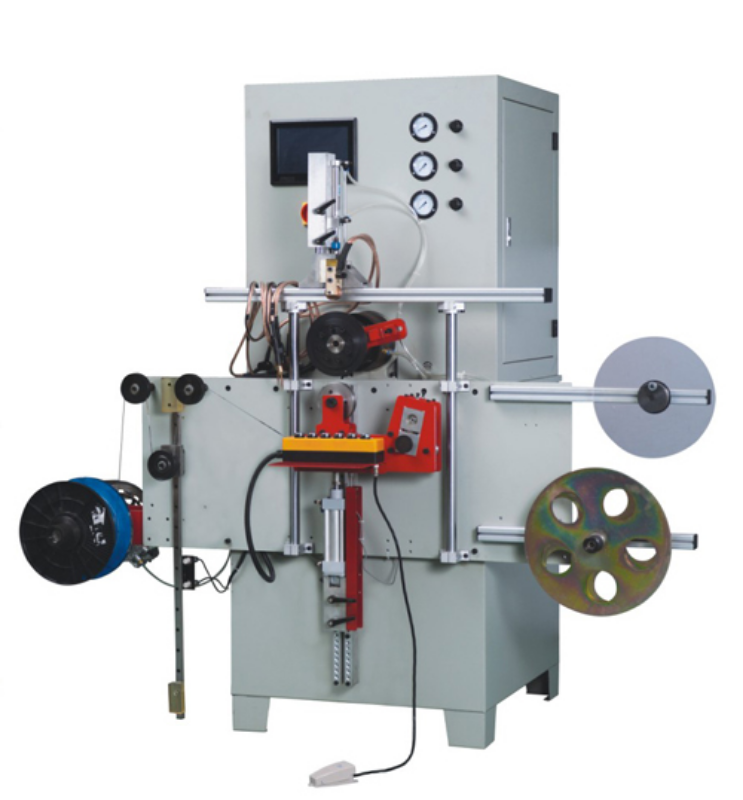

کاکسیت یک راه حل جامع تولید آب بندی را توسعه داده است که به چالش های اصلی سیم پیچ ناسازگار می پردازد. دستگاه سیم پیچ اتوماتیک KXT E300C برای واشر پیچ مارپیچی نتایج دقیق و قابل تکرار را از طریق ترکیبی از ساختار مکانیکی قوی و اتوماسیون هوشمند ارائه می دهد.
| پارامتر | مشخصات |
|---|---|
| حالت کار | هم دستی و هم اتوماتیک |
| حداکثر OD واشر | 500 میلی متر |
| حداقل شناسه واشر | 25 میلی متر |
| تحمل OD واشر | ± 0.2 میلی متر |
| سرعت اسپیندل | 0-312.5 دور در دقیقه |
| ضخامت SWG | 4.5mm (مناسب برای 3.2mm و 6.4mm با تعویض غلتک) |
| توان کل | 8 کیلو وات |
| نرخ تولید | 20 تا 30 ثانیه در هر قطعه (ANSI 6 اینچ 150LB) |
| منبع تغذیه | 380 ولت یا 220 ولت، 3 فاز |
| PLC | سینجی |
KXT E300C از گزینه های سیم پیچ V شکل و W شکل پشتیبانی می کند و می تواند واشرهایی با یا بدون حلقه های داخلی تولید کند. سیستم سنبه تغییر سریع آن زمان تغییر را از ساعت ها به دقیقه کاهش می دهد و امکان تولید کارآمد در دسته های کوچک و سفارشی را فراهم می کند.
برای کاربردهای با قطر بزرگتر، Kaxite پیکربندی سیم پیچ افقی را ارائه می دهد که قادر به تولید واشر تا 5000 میلی متر OD با تکرارپذیری ± 0.3 میلی متر است.
سیم پیچ ناسازگار هزینه های مستقیم و غیرمستقیم را به همراه دارد که بسیار فراتر از مواد قراضه است. تاثیر کامل تولید واشر غیر قابل اطمینان را در نظر بگیرید:
- ضایعات مستقیم مواد: واشرهای رد شده نشان دهنده ارزش مواد خام از دست رفته است.
- ناکارآمدی نیروی کار: زمان صرف شده برای بازکاری واشرهای معیوب یا تنظیم ماشین آلات، خروجی تولیدی را کاهش می دهد.
- از دست رفتن مهلت های تحویل: تاخیر در تولید ناشی از مسائل کیفیت می تواند روابط مشتری را به خطر بیندازد.
- خطر خرابی میدان: واشرهایی با چگالی سیم پیچ ناسازگار بیشتر احتمال دارد در سرویس نشت کنند و کاربران نهایی را در معرض خطرات ایمنی و اختلالات عملیاتی قرار دهند.
بازار جهانی واشر زخم مارپیچی همچنان در حال گسترش است و پیشبینیها رشد را از 2.1 میلیارد دلار در سال 2026 به 3.5 میلیارد دلار تا سال 2033 تخمین میزنند که نشان دهنده نرخ رشد مرکب سالانه 7.1 درصدی است. با افزایش تقاضا، تولیدکنندگانی که روی تجهیزات سیم پیچ خودکار قابل اعتماد سرمایه گذاری می کنند، موقعیت خود را برای تصاحب سهم بازار دارند در حالی که رقبا با کیفیت ناسازگار مبارزه می کنند.
فراتر از ارتقاء تجهیزات، چندین روش عملیاتی به حفظ عملکرد سیم پیچ ثابت کمک می کند:
1. کالیبراسیون منظم: دستگاه های کششی و کنترل های ابعادی را مطابق با مشخصات سازنده بررسی کنید.
2. تعمیر و نگهداری پیشگیرانه: یاتاقان ها، تسمه ها، و اجزای سایش را به صورت برنامه ریزی شده بازرسی و تعویض کنید.
3. کنترل کیفیت مواد خام: روش های بازرسی ورودی را برای نوار فلزی و مواد پرکننده ایجاد کنید.
4. آموزش اپراتور: حتی با تجهیزات خودکار، اپراتورهای آموزش دیده برای نظارت و عیب یابی ضروری هستند.
5. کنترل محیطی: حفظ دما و رطوبت ثابت در مناطق تولید برای به حداقل رساندن تنوع مواد.
با اجرای این روشها در کنار یک ماشین سیمپیچ اتوماتیک مدرن برای واشر پیچ مارپیچی، تولیدکنندگان میتوانند به ثبات تولیدی دست یابند که با سختترین مشخصات صنعتی مطابقت دارد.
پاسخ: کشش ناهموار روی نوار فلزی و مواد پرکننده، شایع ترین علت واشرهای موج دار و غیر یکنواخت است. هنگامی که کشش در طول چرخه سیم پیچ تغییر می کند - به دلیل دستگاه های کشش فرسوده، کالیبراسیون نامناسب، یا تغذیه مواد ناسازگار - واشر حاصل تغییرات چگالی و بی نظمی های ابعادی را ایجاد می کند. ماشینهای سیمپیچ اتوماتیک مدرن این مشکل را از طریق سیستمهای کنترل تنش مبتنی بر سروو که کشش دقیق و ثابتی را در طول هر چرخه سیمپیچ حفظ میکنند، برطرف میکنند. این سیستمهای حلقه بسته به طور مداوم تنش را کنترل میکنند و تنظیمات را در زمان واقعی انجام میدهند و تغییراتی را که در عملیات دستی و نیمه خودکار آزار میدهد حذف میکنند.
A: ماشین های سیم پیچ اتوماتیک کارایی را از طریق چندین مکانیسم بهبود می بخشند. اول، عملیات کنترل شده با PLC نیاز به تنظیم ثابت اپراتور در طول تولید را از بین می برد و به یک اپراتور اجازه می دهد چندین ماشین را به طور همزمان مدیریت کند. دوم، جوشکاری نقطه ای خودکار و عملکردهای برش نواری زمان پردازش پس از سیم پیچی را کاهش می دهد. سوم، رویه های تغییر قابل برنامه ریزی امکان سوئیچینگ سریع بین اندازه ها و مشخصات مختلف واشر را فراهم می کند. به عنوان مثال، KXT E300C می تواند یک واشر ANSI 6 اینچی 150LB را در 20 تا 30 ثانیه تولید کند، با تغییر به اندازه های مختلف که تنها به چند دقیقه نیاز دارد تا چند ساعت. علاوه بر این، اتوماسیون به طور قابل توجهی نرخ ضایعات را با تضمین کیفیت ثابت در تمام مراحل تولید کاهش میدهد و مستقیماً هزینههای مواد و کار مجدد را کاهش میدهد.
پاسخ: هنگام ارزیابی ماشین های سیم پیچ اتوماتیک، پنج عامل کلیدی را در نظر بگیرید. محدوده ابعادی: مطمئن شوید که دستگاه میتواند اندازههای واشر مورد نیاز شما را در خود جای دهد - هم حداقل ID و هم حداکثر OD. مشخصات دقیق: به دنبال تلورانس های منتشر شده باشید. ± 0.2mm برای OD یک معیار صنعتی معمولی است. سیستم کنترل: کنترل مبتنی بر PLC با پارامترهای قابل برنامه ریزی، تکرارپذیری را در تمام مراحل تولید امکان پذیر می کند. سازگاری مواد: بررسی کنید که دستگاه میتواند گریدهای فلزی خاص (304، 316، و غیره) و مواد پرکننده (گرافیت انعطافپذیر، PTFE و غیره) را که استفاده میکنید، کنترل کند. زیرساخت پشتیبانی: قابلیتهای پشتیبانی فنی سازنده، در دسترس بودن قطعات یدکی و روشهای نگهداری مستند را در نظر بگیرید. تولیدکنندگانی مانند Kaxite منابع پشتیبانی جامعی از جمله مستندات فنی و راهنمایی عیبیابی را برای کمک به مشتریان در حفظ عملکرد بهینه دستگاه در طول عمر تجهیزات ارائه میدهند.
سیم پیچ ناسازگار یک واقعیت اجتناب ناپذیر در تولید واشر زخم مارپیچی نیست. این یک مشکل قابل حل است - مشکلی که مستلزم درک دلایل اصلی تغییرپذیری و اجرای راه حل هایی است که به عوامل مکانیکی، مواد و کنترل فرآیند می پردازد.
یک مدرندستگاه سیم پیچ اتوماتیک برای واشر زخم مارپیچیدقت، تکرارپذیری و کارایی را ارائه می دهد که عملیات دستی نمی تواند مطابقت داشته باشد. با سرمایه گذاری در تجهیزات پیشرفته از تولید کنندگان معتبر مانندکاکسیت، تیم های تولید می توانند ناامیدی ناشی از کیفیت ناسازگار را از بین ببرند، ضایعات مواد را کاهش دهند و واشرهایی تولید کنند که عملکرد قابل اعتمادی در این زمینه داشته باشند.
با گسترش بازار جهانی آب بندی و افزایش انتظارات کیفیت، دیگر سوال این نیست که آیا عملیات سیم پیچی را خودکار کنید یا خیر، بلکه این است که چقدر سریع می توانید این انتقال را انجام دهید.
