واشر حلقه حلقه چگونه تعمیر و نگهداری برنامه ریزی نشده و تلفات تولید را کاهش می دهد؟

در صنعت پتروشیمی، یک نشتی فلنج در یک هیدروکراکر فشار بالا می تواند باعث خاموشی اضطراری شود که هزینه ای بالغ بر 500000 دلار در روز در تولید از دست رفته دارد. در یک نیروگاه، نشت بخار در فلنج ورودی توربین می تواند باعث قطع اجباری شود که برای روزها ادامه دارد. اینها اتفاقات نادری نیستند. آنها پیامد مستقیم خرابی های آب بندی هستند و یکی از مهم ترین منابع تعمیر و نگهداری برنامه ریزی نشده و از دست دادن تولید در صنایع سنگین را نشان می دهند. جزء در مرکز این چالش واشر است. و در میان واشرها، یک طرح ثابت کرده است که در جلوگیری از این خرابی های پرهزینه فوق العاده موثر است: واشر حلقه ای.

واشر حلقه ای یک عنصر آب بندی فلزی است که در کاربردهای فشار بالا و دمای بالا که قابلیت اطمینان آن غیر قابل مذاکره است استفاده می شود. بر خلاف واشرهای نرم که برای ایجاد مهر و موم به تراکم پذیری متکی هستند، واشر مفصل حلقه ای از طریق تماس دقیق فلز به فلز بین واشر و شیار در وجوه فلنج، آب بندی ایجاد می کند. این طراحی مهر و مومی را فراهم می کند که در برابر فوران مقاوم است، در برابر چرخه حرارتی بسیار انعطاف پذیر است و قادر به تحمل فشارهایی است که انواع دیگر واشرها را از بین می برد. نتیجه کاهش چشمگیر تعمیر و نگهداری برنامه ریزی نشده و از دست دادن تولید است. این مقاله توضیح می دهد که واشر حلقه ای چگونه به این امر دست می یابد و طراحی، مواد، نصب و عملکرد آن در سخت ترین محیط های صنعتی را بررسی می کند. در Ningbo Kaxite Sealing Materials Co., Ltd.، کارخانه ما در حال تولید بوده استواشرهای حلقه ایبرای بیش از دو دهه، و ما از نزدیک دیدیم که چگونه واشر مناسب می تواند قابلیت اطمینان یک کارخانه را تغییر دهد.

فهرست مطالب

• 1. واشر حلقه ای چیست و چرا متفاوت است؟
• 2. چگونه مهر و موم فلز به فلز از انفجار و نشت جلوگیری می کند؟
• 3. مواد چه نقشی در کاهش تعمیر و نگهداری دارند؟
• 4. نصب صحیح چگونه قابلیت اطمینان طولانی مدت را تضمین می کند؟
• 5. مجموع هزینه مالکیت واشر حلقه ای چقدر است؟
• 6. سوالات متداول (سؤالات متداول)
• 7. نتیجه گیری

1. واشر حلقه ای چیست و چرا متفاوت است؟

واشر حلقه ای یک حلقه مهر و موم فلزی جامد است که در ابعاد دقیق ماشین کاری شده و به گونه ای طراحی شده است که در یک شیار مربوطه که در وجه های فلنج ماشین کاری شده است، قرار گیرد. واشر معمولاً از نظر مقطع بیضی یا هشت ضلعی است و در طیف وسیعی از اندازه های استاندارد تعریف شده توسط API 6A و ASME B16.20 موجود است. هنگامی که پیچ های فلنج سفت می شوند، واشر بین دو صفحه شیار فشرده می شود. فلز کمی تغییر شکل می دهد و یک مهر و موم محکم و تماس خطی ایجاد می کند. این اساساً با یک واشر نرم متفاوت است که برای پر کردن عیوب سطح فلنج به تراکم پذیری مواد متکی است. واشر حلقه ای بر هندسه دقیق شیار و واشر تکیه دارد تا آب بندی محکم و قابل اعتمادی ایجاد کند.

مزیت اصلی واشر حلقه ای مقاومت آن در برابر انفجار است. در یک واشر نرم، عنصر آب بندی بین سطوح فلنج محدود می شود، اما به طور مکانیکی در جای خود قفل نمی شود. اگر فشار داخلی از نیروی فشاری پیچ‌ها بیشتر شود، واشر را می‌توان از محل اتصال به بیرون راند - پدیده‌ای که به نام انفجار شناخته می‌شود. این یک شکست فاجعه بار است که مایع فرآیند را آزاد می کند و می تواند باعث آسیب یا مرگ شود. واشر مفصل حلقه نمی تواند منفجر شود زیرا به طور مکانیکی در شیار گیر کرده است. شیار به عنوان یک ظرف نگهدارنده عمل می کند و واشر درون آن فشرده می شود. حتی اگر بار پیچ از بین برود، واشر در جای خود باقی می ماند و مهر و موم را حفظ می کند. این یک ویژگی ایمنی حیاتی در کاربردهای فشار بالا است.

جدول زیر ویژگی های طراحی و ویژگی های عملکرد واشر حلقه ای و واشر نرم را با هم مقایسه می کند.

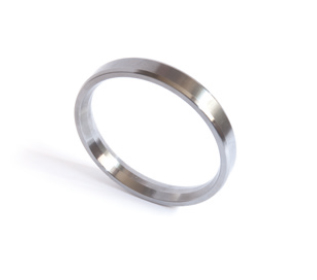

طراحی واشر حلقه ای برای اطمینان از قابلیت تعویض استاندارد شده است. رایج ترین سبک ها عبارتند از نوع R (بیضی یا هشت ضلعی)، نوع RX (برای فشارهای بالاتر) و نوع BX (برای فشارهای بسیار بالا). هر سبک دارای هندسه شیار و درجه فشار خاصی است. درNingbo Kaxite Sealing Materials Co., Ltd.، ما هر سه سبک را در طیف وسیعی از مواد تولید می کنیم تا نیازهای کاربردهای مختلف را برآورده کنیم.

2. چگونه مهر و موم فلز به فلز از انفجار و نشت جلوگیری می کند؟

مهر و موم فلز به فلز واشر حلقه اتصال کلید توانایی آن در جلوگیری از انفجار و نشت است. هنگامی که پیچ‌های فلنج سفت می‌شوند، واشر روی شیارها فشرده می‌شود. تماس اولیه یک تماس خطی است - سطح منحنی واشر با سطح صاف شیار ملاقات می کند. با افزایش بار پیچ، فلز در خط تماس به صورت پلاستیکی تغییر شکل می‌دهد و سطح تماس وسیع‌تری ایجاد می‌کند. این تغییر شکل به یک منطقه بسیار کوچک محدود می شود و یک مهر و موم را ایجاد می کند که هم محکم و هم انعطاف پذیر است. مهر و موم محکم است، زیرا تماس فلز با فلز، شکاف های میکروسکوپی را که باعث خروج مایع می شود، از بین می برد. انعطاف پذیر است زیرا تغییر شکل الاستیک واشر و فلنج به مفصل اجازه می دهد تا حرکات کوچک را بدون از دست دادن تماس انجام دهد.

هندسه شیار برای عملکرد مهر و موم بسیار مهم است. شیار با زاویه دقیق (معمولاً 23 درجه برای واشرهای نوع R) و عمق ماشین کاری می شود. هنگامی که واشر فشرده می شود، عمل گوه زدن شیار، مواد واشر را مجبور می کند تا با سطوح شیار تماس محکمی داشته باشد. این یک مهر و موم ایجاد می کند که با افزایش فشار سفت تر می شود. این به عنوان مهر و موم تحت فشار شناخته می شود. هر چه فشار داخلی بیشتر باشد، واشر بیشتر در مقابل شیارها قرار می گیرد و آب بندی محکم تر می شود. این برعکس یک واشر نرم است که می تواند با فشار زیاد از مفصل خارج شود. جدول زیر رابطه بین فشار داخلی و نیروی آب بندی را برای واشر حلقه ای نشان می دهد.

مهر و موم با فشار انرژی چیزی است که واشر مفصل حلقه را در جلوگیری از انفجار بسیار موثر می کند. حتی اگر بار پیچ به دلیل انبساط حرارتی یا شل شدن کاهش یابد، فشار داخلی همچنان به مهر و موم انرژی می دهد. این یک ویژگی ایمنی حیاتی در کاربردهای فشار بالا است. در کارخانه ما، ما هر دسته از واشرهای حلقه ای را آزمایش می کنیم تا عملکرد آب بندی آن ها را با انرژی فشار وارد کنیم. ما از یک دستگاه تست هیدرولیک استفاده می کنیم که فشار داخلی را به فلنج آزمایشی اعمال می کند و میزان نشتی را اندازه می گیرد. واشرهای ما به طور مداوم به نرخ نشتی می رسند که بسیار کمتر از حد مجاز API 6A و ASME B16.20 است.

3. مواد چه نقشی در کاهش تعمیر و نگهداری دارند؟

ماده ای که یک واشر حلقه ای از آن ساخته شده است، توانایی آن را در مقاومت در برابر شرایط خورنده و حرارتی برنامه تعیین می کند. یک واشر ساخته شده از مواد نامناسب پیش از موعد خراب می شود و منجر به تعمیر و نگهداری برنامه ریزی نشده و از دست دادن تولید می شود. متداول ترین مواد برای واشرهای حلقه ای عبارتند از آهن نرم، فولاد کم کربن، فولاد ضد زنگ (304، 316، 321) و آلیاژهای عجیب و غریب مانند Inconel، Monel و Hastelloy. هر ماده دارای محدوده خاصی از دما و مقاومت در برابر خوردگی است. انتخاب ماده باید بر اساس سیال فرآیند، دمای عملیاتی و طول عمر مورد نیاز باشد.

آهن نرم مقرون به صرفه ترین ماده است و برای کاربردهای با دمای پایین و غیر خورنده مناسب است. فولاد کم کربن برای کاربردهای کمی بیشتر مورد استفاده قرار می گیرد. فولاد ضد زنگ 304 و 316 اسب های کار این صنعت هستند که مقاومت خوبی در برابر خوردگی و استحکام در دمای بالا ارائه می دهند. فولاد ضد زنگ 321 با تیتانیوم تثبیت می شود تا از خوردگی بین دانه ای در دماهای بالا جلوگیری کند. Inconel و Monel در تهاجمی ترین محیط ها مانند محیط های حاوی کلرید یا بخار با دمای بالا استفاده می شوند. جدول زیر راهنمای دما و حد خوردگی مواد معمولی واشر حلقه ای را ارائه می دهد.

انتخاب مواد صحیح یک تصمیم مهندسی حیاتی است. واشر که در برابر سیال فرآیند مقاوم نباشد خورده می شود و قابلیت آب بندی خود را از دست می دهد و به طور بالقوه فرآیند را آلوده می کند. واشر که برای دمای عملیاتی درجه بندی نشده است، نرم می شود یا خزش می کند، پیش بار خود را از دست می دهد و اجازه نشتی را می دهد. در Kaxite، ما از نزدیک با مشتریان خود کار می کنیم تا مواد بهینه را برای هر برنامه انتخاب کنیم. ما یک پایگاه داده جامع از سازگاری مواد نگهداری می کنیم و می توانیم توصیه های خاصی را بر اساس شرایط فرآیند ارائه دهیم. این سرویس یکی از راه هایی است که به مشتریان خود کمک می کنیم تا از دست دادن تعمیر و نگهداری ناخواسته و تولید خود را کاهش دهند.

4. نصب صحیح چگونه قابلیت اطمینان طولانی مدت را تضمین می کند؟

بادوام ترین واشر حلقه ای در جهان اگر به درستی نصب نشود از کار می افتد. نصب یک عامل حیاتی در قابلیت اطمینان مهر و موم است. رایج ترین خطاهای نصب عبارتند از: استفاده مجدد از واشر فشرده شده، آسیب رساندن به واشر در حین جابجایی، تمیز نکردن شیار و اعمال گشتاور پیچ ناهموار. هر یک از این خطاها می تواند منجر به خرابی زودرس شود. نصب صحیح یک فرآیند سیستماتیک است که باید با دقت دنبال شود.

اولین قدم بررسی واشر و شیار است. واشر باید عاری از ایراداتی مانند خراش، فرورفتگی یا خوردگی باشد. شیار باید تمیز، خشک و عاری از هرگونه زباله یا مواد واشر قدیمی باشد. هر گونه آسیب به شیار به واشر منتقل می شود و از آب بندی مناسب جلوگیری می کند. مرحله دوم نصب واشر در شیار است. واشر باید با احتیاط کار شود تا آسیبی نبیند. باید در شیار قرار داده شود و بررسی شود تا مطمئن شوید که به درستی نشسته است. مرحله سوم تراز کردن فلنج ها است. فلنج ها باید موازی و در تلورانس های مشخص شده تراز باشند. ناهماهنگی باعث بارگیری ناهموار واشر می شود و می تواند منجر به نشتی شود.

مرحله چهارم سفت کردن پیچ و مهره است. برای اطمینان از بارگذاری یکنواخت، این کار باید در یک الگوی ستاره ای یا متقاطع، در چند پاس انجام شود. گشتاور پیچ نهایی باید مطابق با مشخصات سازنده فلنج باشد. استفاده از آچار گشتاور کالیبره شده ضروری است. جدول زیر خلاصه ای از مراحل نصب و نکات کلیدی برای بررسی را ارائه می دهد.

در کارخانه ما، با هر واشر حلقه ای که ارسال می کنیم، دستورالعمل های دقیق نصب را ارائه می دهیم. ما همچنین آموزش نصب در محل را برای مشتریان خود ارائه می دهیم. تیم فنی ما برای کمک به هرگونه سوال نصب آماده است. با پیروی از این رویه‌ها، مشتریان ما می‌توانند اطمینان حاصل کنند که واشرهای اتصال حلقه‌ای آن‌ها قابلیت اطمینان طولانی‌مدتی را ارائه می‌کنند که برای کاهش تلفات نگهداری و تولید برنامه‌ریزی نشده ضروری است.

5. مجموع هزینه مالکیت واشر حلقه ای چقدر است؟

کل هزینه مالکیت (TCO) واشر حلقه مشترک شامل قیمت اولیه خرید، هزینه نصب، هزینه نگهداری و هزینه خرابی است. در حالی که قیمت اولیه خرید واشر حلقه ای بالاتر از واشر نرم است، TCO اغلب پایین تر است زیرا واشر اتصال حلقه ای بیشتر دوام می آورد و کمتر خراب می شود. یک خرابی یک واشر نرم می تواند صدها هزار دلار هزینه تولید از دست رفته داشته باشد، در حالی که واشر حلقه ای می تواند از این شکست جلوگیری کند. جدول زیر مقایسه ای از TCO یک واشر حلقه ای و یک واشر نرم را در یک دوره 10 ساله ارائه می دهد.

جدول نشان می دهد که TCO واشر حلقه ای با وجود قیمت خرید اولیه بالاتر به طور قابل توجهی کمتر از واشر نرم است. این صرفه جویی ناشی از کاهش تعداد تعویض، کار کمتر نصب، و حذف هزینه های خرابی است. این استدلال اقتصادی برای استفاده از واشرهای حلقه ای در کاربردهای فشار بالا و دمای بالا است. هزینه یک شکست بسیار بیشتر از هزینه خود واشر است. در Ningbo Kaxite Sealing Materials Co., Ltd.، ما به مشتریان خود کمک می کنیم TCO راه حل های آب بندی خود را محاسبه کنند. ما معتقدیم که واشر حلقه ای مقرون به صرفه ترین راه حل برای برنامه های کاربردی است.

6. سوالات متداول (سؤالات متداول)

سوال 1: آیا می توان از واشر حلقه ای پس از فشرده سازی مجدد استفاده کرد؟

پاسخ: خیر، واشر حلقه ای نباید دوباره استفاده شود. هنگامی که واشر فشرده شد، دچار تغییر شکل پلاستیکی شده و سخت شده است. استفاده مجدد از آن مهر و موم قابل اعتمادی ارائه نمی دهد. هر بار که فلنج باز می شود واشر باید تعویض شود. این یک عمل ایمنی حیاتی است. در Ningbo Kaxite Sealing Materials Co., Ltd.، ما به مشتریان خود توصیه می کنیم که موجودی کافی از واشرهای یدکی را نگه دارند تا اطمینان حاصل کنند که در مواقع اضطراری وسوسه نمی شوند از واشر استفاده مجدد کنند.

سوال 2: چگونه می توانم مواد مناسب را برای واشر حلقه ای انتخاب کنم؟

پاسخ: انتخاب ماده به سیال فرآیند، دمای عملیاتی و مقاومت در برابر خوردگی مورد نیاز بستگی دارد. برای کاربردهای با دمای پایین و غیر خورنده، آهن نرم یا فولاد کم کربن کافی است. برای اکثر کاربردهای پالایشگاهی و پتروشیمی، فولاد ضد زنگ 304 یا 316 توصیه می شود. برای کاربردهای با دمای بالا یا بسیار خورنده، ممکن است به آلیاژهای عجیب و غریب مانند Inconel یا Monel نیاز باشد. تیم فنی ما می تواند توصیه های خاصی را بر اساس شرایط فرآیند شما ارائه دهد.

سوال 3: تفاوت بین واشر حلقه ای نوع R، نوع RX و نوع BX چیست؟

پاسخ: نوع R واشر استاندارد بیضی یا هشت ضلعی است که در بیشتر کاربردها استفاده می شود. نوع RX دارای یک هندسه اصلاح شده است که در فشارهای بالاتر آب بندی موثرتری را ارائه می دهد. نوع BX برای فشارهای بسیار بالا طراحی شده است و دارای طراحی تحت فشار است. هر نوع دارای هندسه شیار و درجه فشار خاصی است. کارخانه ما هر سه نوع را تولید می‌کند و ما می‌توانیم به شما در انتخاب مناسب برای برنامه خود کمک کنیم.

سوال 4: چگونه می توانم تشخیص دهم که واشر حلقه ای آسیب دیده است؟

پاسخ: واشر حلقه آسیب دیده ممکن است دارای خراش، فرورفتگی یا خوردگی باشد. همچنین ممکن است از حالت گرد تغییر شکل داده یا دارای سطح مقطع صاف باشد. در صورت وجود هر یک از این علائم، واشر نباید استفاده شود. حتی یک نقص کوچک می تواند مانع از آب بندی مناسب واشر شود. همیشه قبل از نصب واشر را به دقت بررسی کنید.

سوال 5: حداکثر فشار یک واشر حلقه ای چقدر است؟

پاسخ: حداکثر فشار یک واشر حلقه ای بستگی به نوع و جنس آن دارد. واشرهای نوع R معمولاً 5000 psi (345 بار) درجه بندی می شوند. واشرهای نوع RX دارای 10000 psi (690 بار) هستند. واشرهای نوع BX دارای 15000 psi (1034 بار) یا بالاتر هستند. درجه فشار واقعی نیز به درجه بندی فلنج و بار پیچ بستگی دارد. کارخانه ما می تواند رتبه بندی فشار خاصی را برای هر نوع واشر و مواد ارائه دهد.

7. نتیجه گیری

واشر حلقه ای یک جزء حیاتی در تلاش برای کاهش تعمیر و نگهداری برنامه ریزی نشده و تلفات تولید در سیستم های صنعتی پرفشار است. مهر و موم فلز به فلز، طراحی تحت فشار و مقاومت در برابر انفجار، آن را به قابل اطمینان ترین راه حل آب بندی برای کاربردهای سخت تبدیل کرده است. با انتخاب مواد صحیح، نصب صحیح واشر و پیروی از یک برنامه نگهداری پیشگیرانه، اپراتورهای کارخانه می توانند عملاً خرابی های مربوط به واشر را برطرف کنند. نتیجه زمان کار بیشتر، هزینه های نگهداری کمتر و محیط کاری ایمن تر است.

در Ningbo Kaxite Sealing Materials Co., Ltd.، کارخانه ما بیش از دو دهه است که واشرهای حلقه ای را تولید می کند. ما طیف کاملی از واشرهای استاندارد و سفارشی را در مواد مختلف ارائه می دهیم. تیم فنی ما برای کمک به انتخاب مواد، آموزش نصب و تجزیه و تحلیل خرابی در دسترس است. ما متعهد هستیم که به مشتریان خود در دستیابی به بالاترین سطح اطمینان و ایمنی در عملیات خود کمک کنیم.
