چگونه پیش بارگذاری پیچ عملکرد آب بندی واشر حلقه حلقه را فعال می کند؟

در یک خط لوله گاز پرفشار یا هیدروکراکر پالایشگاهی، اتصالات فلنجی باید حاوی سیالاتی با فشار بیش از 400 بار و دمایی باشد که از محیط به بیش از 500 درجه سانتیگراد تغییر می کند. واشر که این عملکرد آب بندی را انجام می دهد یک ورق نرم و قابل تراکم نیست. این یک حلقه فلزی جامد - یک واشر مفصل حلقه - است که از طریق مکانیزمی که اساساً با واشر معمولی متفاوت است مهر و موم می شود. واشر حلقه ای به خاصیت ارتجاعی مواد لاستیکی یا گرافیت متکی نیست. این متکی به کاربرد دقیق پیش بار پیچ برای وادار کردن تماس فلز به فلز بین واشر و شیار فلنج است. پیش بار پیچ نیرویی است که عملکرد آب بندی واشر را فعال می کند. بدون پیش بار کافی، واشر مفصل حلقه آب بندی نمی شود. با پیش بارگذاری بیش از حد، فلنج یا واشر ممکن است آسیب ببیند. پیش بار پیچ متغیر مهمی است که موفقیت یا شکست اتصال را تعیین می کند.

این سوال که چگونه پیش بار پیچ عملکرد آب بندی واشر حلقه را فعال می کند، یک سوال از علم مکانیک و مواد است. پیش بارگیری پیچ فشاری روی واشر ایجاد می کند و باعث می شود آن را با شیار فلنج مطابقت دهد. ماده واشر باید سختی مناسبی داشته باشد تا کمی تغییر شکل داده و بی نظمی های میکروسکوپی در سطح شیار را پر کند. فلنج باید به قدری قوی باشد که بتواند بدون تسلیم شدن در برابر پیش بارگذاری مقاومت کند. و پیچ ها باید در یک الگوی کنترل شده سفت شوند تا از توزیع یکنواخت بار در اطراف حلقه اطمینان حاصل شود. این مقاله به بررسی مکانیک پیش بار پیچ، طراحی واشر اتصال حلقه ای، نقش سختی واشر و ملاحظات عملی برای دستیابی به آب بندی قابل اعتماد می پردازد. ما همچنین مشخصات دقیقی را برای خود ارائه خواهیم دادواشرهای حلقه ایاز کارخانه ما در Ningbo Kaxite Sealing Materials Co., Ltd.

فهرست مطالب

• 1. واشر حلقه ای چیست و چگونه آب بندی می شود؟
• 2. چرا پیش بارگذاری پیچ کلید فعال سازی آب بندی است؟
• 3. چگونه سختی واشر بر عملکرد صندلی تأثیر می گذارد؟
• 4. نقش شیار فلنج در آب بندی چیست؟
• 5. پیش بارگذاری پیچ چگونه محاسبه و اعمال می شود؟
• 6. مشخصات کلیدی واشرهای حلقه ای چیست؟
• 7. سوالات متداول (سؤالات متداول)
• 8. نتیجه گیری

1. واشر حلقه ای چیست و چگونه آب بندی می شود؟

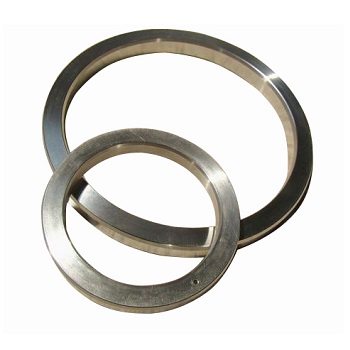

واشر حلقه ای یک عنصر آب بندی فلزی است که در اتصالات فلنجی با فشار و دمای بالا استفاده می شود. معمولاً از یک حلقه فلزی جامد با سطح مقطع بیضی یا هشت ضلعی ساخته می شود. واشر به گونه ای طراحی شده است که در یک شیار با ماشینکاری دقیق روی صفحه فلنج قرار می گیرد. هنگامی که فلنج ها به یکدیگر پیچ می شوند، واشر بین دو شیار فشرده می شود و یک مهر و موم فلز به فلز ایجاد می کند. مکانیسم آب بندی واشر حلقه ای با واشر نرم متفاوت است. یک واشر نرم با انطباق با سطح فلنج و پر کردن بی نظمی های میکروسکوپی مهر و موم می شود. یک واشر حلقه ای با تغییر شکل جزئی فلز و ایجاد تماس خطی با شیار مهر و موم می شود. تنش تماس در خط تماس بسیار زیاد است، که حتی در فشارهای بسیار بالا باعث ایجاد آب بندی می شود. جدول زیر ویژگی های کلیدی واشر حلقه ای را خلاصه می کند.

در Kaxite، کارخانه ما واشرهای حلقه ای را در طیف وسیعی از مواد و اندازه ها تولید می کند تا نیازهای سخت ترین برنامه ها را برآورده کند. ما از ماشین کاری دقیق استفاده می کنیم تا اطمینان حاصل شود که ابعاد واشر دقیق و پرداخت سطح صحیح است. واشرهای ما دارای گواهینامه استانداردهای API 6A و ASME B16.20 هستند و تضمین می‌کنند که بالاترین سطح کیفیت و قابلیت اطمینان را برآورده می‌کنند.

2. چرا پیش بارگذاری پیچ کلید فعال سازی آب بندی است؟

پیش بار پیچ، کششی است که هنگام سفت شدن پیچ ها در آنها ایجاد می شود. این نیرویی است که فلنج ها را به هم چسبانده و واشر را فشرده می کند. بدون پیش بار پیچ، فلنج ها در کنار هم قرار نمی گیرند و واشر فشرده نمی شود. پیش بار پیچ چیزی است که عملکرد آب بندی واشر مفصل حلقه را فعال می کند. هنگامی که پیچ ها سفت می شوند، نیروی پیش بار از طریق فلنج ها به واشر منتقل می شود. واشر در برابر شیار فشرده می شود و یک تماس با تنش بالا ایجاد می کند که اتصال را آب بندی می کند. میزان پیش بارگذاری، تنش نشستن روی واشر را تعیین می کند که به نوبه خود کیفیت آب بندی را تعیین می کند. اگر پیش بار خیلی کم باشد، تنش نشیمنگاه کافی نیست و اتصال نشت می کند. اگر پیش بار خیلی زیاد باشد، فلنج یا واشر ممکن است تسلیم شود و همچنین باعث نشتی شود. پیش بار پیچ باید به دقت محاسبه و کنترل شود تا از مهر و موم قابل اطمینان اطمینان حاصل شود. جدول زیر رابطه بین پیش بار پیچ و تنش نشستن واشر را نشان می دهد.

در کارخانه ما، توصیه های مفصل پیچ و مهره را برای واشرهای حلقه ای خود به مشتریان خود ارائه می دهیم. ما پیش بار پیچ مورد نیاز، الگوی سفت کردن و الزامات روانکاری را مشخص می کنیم. تیم مهندسی ما می تواند در محاسبه پیش بارگیری صحیح برای ترکیب فلنج و واشر خاص شما کمک کند. ما همچنین در صورت نیاز پشتیبانی فنی را در محل ارائه می دهیم.

3. چگونه سختی واشر بر عملکرد صندلی تأثیر می گذارد؟

سختی واشر حلقه ای عامل مهمی در عملکرد آب بندی آن است. واشر باید به اندازه‌ای نرم باشد که در زیر بار پیش‌بار پیچ کمی تغییر شکل داده و با شیار فلنج مطابقت داشته باشد و آب‌بندی ایجاد کند. با این حال، همچنین باید به اندازه کافی سخت باشد که در برابر اکستروژن مقاومت کند و شکل خود را تحت فشار بالا حفظ کند. سختی واشر با موادی که از آن ساخته شده است تعیین می شود. آهن نرم نرم ترین و پرکاربردترین ماده است. برای کاربردهای کم فشار و دمای پایین مناسب است. فولاد کربنی سخت تر است و برای فشارهای بالاتر استفاده می شود. فولاد ضد زنگ سخت تر است و مقاومت در برابر خوردگی را فراهم می کند. Monel و Inconel برای سخت‌ترین کاربردها استفاده می‌شوند، جایی که به استحکام بالا و مقاومت در برابر خوردگی نیاز است. جدول زیر سختی و کاربردهای معمول مواد واشر حلقه مشترک را خلاصه می کند.

درNingbo Kaxite Sealing Materials Co., Ltd.، ما در تمام این مواد واشر حلقه ای را تولید می کنیم. ما همچنین طیف وسیعی از سطوح سختی را در هر ماده متناسب با کاربردهای مختلف ارائه می دهیم. تیم مهندسی ما می تواند به شما در انتخاب مواد و سختی مناسب برای نیازهای خاص خود کمک کند.

4. نقش شیار فلنج در آب بندی چیست؟

شیار فلنج ناحیه فرورفته روی صفحه فلنج است که واشر مفصل حلقه در آن قرار می گیرد. ابعاد و پرداخت سطح شیار برای عملکرد آب بندی واشر بسیار مهم است. شیار باید با تلورانس های دقیق ماشین کاری شود تا اطمینان حاصل شود که واشر به درستی قرار گرفته و تنش تماس یکنواخت است. زاویه شیار، عمق شیار و عرض شیار همگی بر عملکرد آب بندی تاثیر می گذارند. پرداخت سطح شیار باید به اندازه کافی صاف باشد تا به واشر اجازه تغییر شکل داده و بی نظمی های میکروسکوپی را پر کند، اما نه آنقدر صاف که واشر نتواند سطح را بگیرد. جدول زیر پارامترهای کلیدی شیار را برای واشرهای مشترک حلقه استاندارد خلاصه می کند.

در کارخانه ما، ما می توانیم پشتیبانی فنی در طراحی و ماشینکاری شیار فلنج ارائه دهیم. ما همچنین خدمات بازرسی شیار را برای تأیید اینکه شیار با الزامات استاندارد قابل اجرا مطابقت دارد ارائه می دهیم. این مهم است زیرا یک شیار فرسوده یا آسیب دیده می تواند حتی یک واشر جدید را از آب بندی مناسب جلوگیری کند.

5. پیش بارگذاری پیچ چگونه محاسبه و اعمال می شود؟

محاسبه پیش بار پیچ یک مرحله مهم در طراحی و مونتاژ یک اتصال واشر حلقه ای است. پیش بارگیری باید برای ایجاد تنش نشیمنگاه مورد نیاز روی واشر کافی باشد، اما نه آنقدر زیاد که فلنج یا پیچ و مهره را جدا کند. این محاسبه تنش نشستن واشر، ابعاد فلنج، اندازه و مواد پیچ ​​و مهره و فشار و دمای عملیاتی را در نظر می گیرد. پیش بارگیری معمولاً با استفاده از کد دیگ بخار و مخزن تحت فشار ASME یا استاندارد معادل آن محاسبه می شود. هنگامی که پیش بار محاسبه شد، باید به صورت کنترل شده روی پیچ ها اعمال شود. این کار معمولاً با استفاده از آچار گشتاور یا کشنده هیدرولیک انجام می شود. برای اطمینان از توزیع یکنواخت بار باید از الگوی سفت کردن پیروی کرد. جدول زیر مراحل کلیدی اعمال پیش بار پیچ را خلاصه می کند.

در Ningbo Kaxite Sealing Materials Co., Ltd.، ما به مشتریان خود روش های دقیق پیچ و مهره را برای واشرهای حلقه ای خود ارائه می دهیم. ما همچنین آموزش و پشتیبانی در محل را ارائه می دهیم تا اطمینان حاصل شود که پیش بارگذاری به درستی اعمال می شود. هدف ما کمک به مشتریانمان برای دستیابی به مهر و موم قابل اعتماد است.

6. مشخصات کلیدی واشرهای حلقه ای چیست؟

مشخصات کلیدی واشر حلقه ای شامل اندازه واشر، کلاس فشار، جنس، نوع مقطع و سختی است. جدول زیر خلاصه ای از مشخصات معمولی واشرهای حلقه ای ما را ارائه می دهد.

ما در کارخانه خود واشرهای حلقه ای را برای برآورده کردن این مشخصات و موارد دیگر تولید می کنیم. ما می‌توانیم واشر را مطابق با نیازهای پروژه خاص، از جمله مواد خاص، اندازه‌های خاص، و مقطع‌های خاص سفارشی کنیم. تیم مهندسی ما می تواند در فرآیند انتخاب کمک کند و اطلاعات فنی دقیقی را برای پروژه شما ارائه دهد.

7. سوالات متداول (سؤالات متداول)

سوال 1: پیش بار پیچ توصیه شده برای واشر حلقه ای چیست؟

پاسخ: پیش بارگیری پیچ توصیه شده به اندازه واشر، کلاس فشار، ماده واشر و مواد فلنج بستگی دارد. معمولاً با استفاده از کد دیگ بخار و مخزن تحت فشار ASME یا استاندارد معادل آن محاسبه می شود. پیش بارگیری باید برای ایجاد تنش لازم برای نشستن روی واشر بدون تسلیم شدن فلنج یا پیچ و مهره کافی باشد. در Ningbo Kaxite Sealing Materials Co., Ltd.، ما توصیه های مفصلی برای پیچ و مهره برای هر یک از واشرهای اتصال حلقه خود ارائه می دهیم.

سوال 2: آیا می توان از واشر حلقه ای استفاده مجدد کرد؟

پاسخ: به طور کلی واشر حلقه ای نباید مورد استفاده مجدد قرار گیرد. هنگامی که واشر فشرده می شود، به صورت پلاستیکی تغییر شکل می دهد تا با شیار مطابقت داشته باشد. این تغییر شکل دائمی است و واشر به شکل اولیه خود باز نمی گردد. استفاده مجدد از واشر حلقه ای می تواند منجر به نشتی شود زیرا واشر بار دوم به درستی آب بندی نمی شود. استاندارد صنعت این است که هر بار که اتصال باز می شود، واشر تعویض شود. کارخانه ما استفاده از واشر جدید را برای هر مونتاژ توصیه می کند.

سوال 3: تفاوت بین واشر حلقه ای بیضی و هشت ضلعی چیست؟

پاسخ: واشر بیضی (نوع R) دارای سطح مقطع گرد بوده و در مصارف استاندارد مورد استفاده قرار می گیرد. واشر هشت ضلعی (نوع RX) دارای سطح مقطع صاف است که آب بندی کارآمدتری را در فشارهای بالاتر فراهم می کند. واشر هشت ضلعی نیاز به طراحی شیار متفاوتی نسبت به واشر بیضی دارد. انتخاب بین این دو بستگی به کلاس فشار و شیار فلنج دارد. تیم مهندسی ما می تواند به شما در انتخاب نوع مناسب برای برنامه خود کمک کند.

سوال 4: چگونه بفهمم که واشر حلقه ای من نشتی دارد؟

پاسخ: علائم نشتی واشر حلقه ای شامل خروج مایع یا گاز قابل مشاهده از مفصل، افت فشار سیستم و وجود صدای خش خش است. اگر مشکوک به نشتی هستید، مفصل باید فورا فشار داده شود و بررسی شود. واشر باید تعویض شود و شیار فلنج باید از نظر آسیب بررسی شود. نشت می تواند خطرناک باشد، به خصوص در سرویس های پرفشار یا سمی، بنابراین هرگز نباید آنها را نادیده گرفت.

سوال 5: الگوی سفت کردن صحیح فلنج حلقه واشر اتصال چیست؟

پاسخ: الگوی درست سفت کردن، الگوی ستاره ای است که در آن پیچ ها به صورت متقاطع سفت می شوند. پیچ ها باید در چند مرحله سفت شوند، معمولاً 30٪، 60٪ و 100٪ از گشتاور هدف. این تضمین می کند که واشر به طور یکنواخت فشرده شده و فلنج ها موازی باقی می مانند. پس از سفت شدن اولیه، گشتاور باید پس از 24 ساعت بررسی شود تا خزش و آرامش جبران شود. در Ningbo Kaxite Sealing Materials Co., Ltd.، ما روش های دقیق سفت کردن را برای واشرهای حلقه ای خود ارائه می دهیم.

8. نتیجه گیری

پیش بار پیچ نیرویی است که عملکرد آب بندی واشر حلقه ای را فعال می کند. بدون پیش بار کافی، واشر نمی تواند تغییر شکل داده و تماس پر تنش را ایجاد کند که برای آب بندی اتصالات فشار بالا و دمای بالا ضروری است. پیش بار پیچ باید به دقت محاسبه، اعمال و کنترل شود تا از آب بندی قابل اطمینان اطمینان حاصل شود. مواد واشر، شیار فلنج و روش پیچ و مهره همگی در عملکرد آب بندی نقش دارند. در Ningbo Kaxite Sealing Materials Co., Ltd.، کارخانه ما دارای تخصص و تجربه تولید واشرهای حلقه ای است که بیشترین نیازها را برآورده می کند. ما از مواد با کیفیت بالا، ماشین‌کاری دقیق و آزمایش‌های دقیق استفاده می‌کنیم تا اطمینان حاصل کنیم که هر واشر تولیدی ما عملکرد قابل اعتمادی را ارائه می‌کند. ما همچنین پشتیبانی فنی جامعی را برای کمک به مشتریان خود برای دستیابی به مهر و موم موفق ارائه می دهیم.

چه در حال طراحی یک سیستم فشار قوی جدید باشید یا یک سیستم موجود را حفظ کنید، ما از شما دعوت می کنیم با تیم فنی ما تماس بگیرید تا در مورد نیازهای خود صحبت کنید. ما می توانیم مشخصات محصول، توصیه های پیچ و مهره و پشتیبانی در محل را ارائه دهیم. تعهد ما به کیفیت و رضایت مشتری ما را به یک شریک قابل اعتماد برای مهر و موم کردن برنامه های کاربردی در سراسر جهان تبدیل کرده است.

امروز با شرکت Ningbo Kaxite Sealing Materials Co., Ltd. تماس بگیریدبرای بحث در مورد الزامات واشر حلقه ای خود و کشف اینکه چگونه محصولات ما می توانند مهر و موم قابل اعتماد را در سخت ترین برنامه های شما تضمین کنند.
