هنگام انتخاب مواد واشر برای اتصالات فلنجی صنعتی، استحکام مکانیکی عامل تعیین کننده ای است که بر قابلیت اطمینان طولانی مدت آب بندی، حفظ بار پیچ و مهره و مقاومت در برابر انفجار تأثیر می گذارد.واشر PTFEواشرهای گرافیتی دو محلول آب بندی غیر فلزی هستند که بطور گسترده مشخص شده اند، اما رفتار مکانیکی آنها تحت فشار، چرخه حرارتی و فشار داخلی به طور قابل توجهی متفاوت است. در Ningbo Kaxite Sealing Materials Co., Ltd.، ما هر دو خط تولید را برای بیش از دو دهه مهندسی کردهایم. کارخانه ما واشرهای PTFE با چگالی بالا و واشرهای گرافیتی لایه بردار را تولید می کند که مطابق با استانداردهای ASTM F104 و DIN 28091 هستند. درک منحنی های تنش-کرنش منحصر به فرد و عملکرد آرامش خزشی آنها به مهندسان کمک می کند تا از نشت فلنج و خرابی اکستروژن واشر جلوگیری کنند.
در این راهنمای جامع، تیم مهندسی ما مقاومت فشاری تک محوری، مدول کششی، نرخ شل شدن تنش و حفظ گشتاور پیچ را بین واشرهای PTFE درجه یک و واشرهای گرافیتی منعطف مقایسه میکند. داده های آزمایش کارخانه ما نشان می دهد که گرافیت پایداری عالی در دمای بالا ارائه می دهد، واشرهای PTFE تقویت شده ما بازیابی الاستیک بهتر و خزش کمتری را در دمای محیط تا متوسط ارائه می دهند. شما خواهید آموخت که کدام ماده استحکام مکانیکی بالاتری را برای کلاس فشار خاص، سطح فلنج و الزامات گشتاور مونتاژ ارائه می دهد. بخشهای زیر شامل جداول پارامترهای دقیق، یادداشتهای کاربردی در دنیای واقعی، و پاسخ به سؤالات متداول بر اساس اعتبارسنجی ISO 9001:2025 از Ningbo Kaxite Sealing Materials Co., Ltd است.
مقاومت مکانیکی یک واشر یک پارامتر واحد نیست بلکه ترکیبی از مقاومت فشاری، مدول الاستیسیته، درصد بازیابی و رفتار آرامش خزشی است. درNingbo Kaxite Sealing Materials Co., Ltd.، کارخانه ما واشرهای PTFE را به درجه های بکر، 25٪ پر از شیشه و پر شده با کربن طبقه بندی می کند، در حالی که واشرهای گرافیتی به عنوان گرافیت منبسط شده با درج فویل قلع یا فولاد ضد زنگ طبقه بندی می شوند. آزمایشگاه ما ASTM F36 را برای تراکمپذیری و بازیابی، ASTM F38 را برای آرامش خزشی و ASTM F152 را برای استحکام کششی انجام میدهد. نتایج نشان می دهد که واشرهای PTFE استاندارد مقاومت فشاری اولیه کمتری نسبت به گرافیت دارند اما بازیابی الاستیک بالاتری پس از چرخه بارگذاری دارند.
کارخانه ما سال گذشته بیش از 500000 قطعه را با نام تجاری Ningbo Kaxite Sealing Materials Co., Ltd. تولید کرد و ما به طور مداوم مشاهده کردیم که الزامات مقاومت مکانیکی به شدت به زبری فلنج (Ra 3.2 در مقابل 6.3 میکرومتر) و روش گشتاور پیچ بستگی دارد. برای کاربردهایی که نیاز به حفظ گشتاور پیچ و مهره بالایی دارند (بالاتر از 150 نیوتن متر در پیچ های M16)، واشرهای گرافیتی ما ضخامت کمتری را نشان می دهند. با این حال، برای سیستمهایی با چرخههای حرارتی مکرر و ارتعاش، واشرهای PTFE تقویتشده ما به دلیل حافظه شکل بهتر آببندی دینامیکی برتری را ارائه میکنند. در زیر یک جدول دقیق مقایسه پارامترهای مکانیکی کلیدی وجود دارد که توسط مرکز کیفیت داخلی ما تایید شده است.
| اموال | واشر PTFE ویرجین (نینگبو کاکسیت) | واشر PTFE 25٪ پر از شیشه | واشر گرافیتی انعطاف پذیر (98% C) |
| مقاومت فشاری (MPa) ASTM D695 | 15-20 | 25-32 | 35 - 45 (محدود در کرنش بالا) |
| مقاومت کششی (MPa) ASTM F152 | 14-18 | 18 تا 24 | 4-6 (خیلی کم، درجه تقویت شده 10-12) |
| تراکم ٪ (در 34.5 مگاپاسکال) | 12-18 | 8 - 12 | 18-28 |
| درصد بازیابی (ASTM F36) | 45-60 | 35-50 | 10-20 |
| درصد آرامش استرس (1000 ساعت، 100 درجه سانتیگراد) | 35-45 | 25-30 | 20-25 |
| خزش با 40 مگاپاسکال (افت ضخامت %) | 7 - 9 | 4-6 | 3-5 |
آزمایشهای کارخانهای ما نشان میدهد که انتخاب مقاومت مکانیکی نه تنها باید دادههای خام، بلکه پیری خاص برنامه را نیز در نظر بگیرد. برای واشرهای PTFE، نوع پر از شیشه ما مدول فشار را 60٪ در مقایسه با PTFE بکر افزایش می دهد و آن را برای فشارهای تا 5 مگاپاسکال مناسب می کند. واشرهای گرافیتی، علیرغم استحکام کششی کم، به دلیل لغزش لایه، مقاومت فشاری بالایی دارند، اما برای جلوگیری از بریدگی لبه، نیاز به جابجایی دقیق دارند. در Ningbo Kaxite Sealing Materials Co., Ltd.، ما همیشه محاسبات تنش نشستن واشر را بر اساس ASME PCC-1 توصیه می کنیم. تیم مهندسی ما جداول گشتاور پیچ رایگان را برای هر درجه مواد ارائه می دهد.
خزش و کاهش تنش پاسخهای مکانیکی وابسته به زمان هستند که مستقیماً بر کاهش بار پیچ فلنج تأثیر میگذارند. با گذشت زمان، ضخامت واشر کاهش می یابد (خزش) و تنش آب بندی کاهش می یابد (آرامش)، که منجر به نشت احتمالی می شود. کارخانه ما آزمایش خزش 2000 ساعته را در دمای 80 درجه سانتی گراد و تنش اولیه 30 مگاپاسکال انجام داد و واشرهای PTFE و واشرهای گرافیتی را زیر نظر داشت. ما دریافتیم که واشرهای PTFE در طول 200 ساعت اول خزش اولیه را نشان میدهند، سپس تثبیت میشوند، در حالی که گرافیت به دلیل ساختار لایهای خود، رفتار خزش خطی را برای مدت طولانیتری نشان میدهد. برای سرویسهای چرخهای مانند مبدلهای حرارتی، واشرهای PTFE ما با پرکننده شیشهای 25 درصد، خزش کل را تا 40 درصد در مقایسه با PTFE خالص کاهش میدهند.
از دیدگاه استحکام مکانیکی، مقاومت در برابر خزش به معنای حفظ بار واشر در درازمدت بالاتر است. در زیر یک مقایسه نقطه ای بر اساس گزارش های داخلی Kaxite آورده شده است:
کارخانه ما از یک تستر آرامش خزش چند ایستگاهی (ASTM F38) استفاده میکند و ثابت کرده است که برای استحکام مکانیکی از نظر حفظ تنش طولانیمدت، واشرهای گرافیتی معمولاً از PTFE خالص بهتر عمل میکنند. با این حال، هنگامی که ما تقویت ساختاری مانند الیاف شیشه یا یک هسته فلزی را به واشرهای PTFE اضافه می کنیم، تفاوت به طور چشمگیری کاهش می یابد. Ningbo Kaxite Sealing Materials Co., Ltd. یک واشر PTFE پاکتی منحصر به فرد با مش داخلی فولادی ضد زنگ تولید می کند که خزش را پس از 2000 ساعت به کمتر از 3٪ کاهش می دهد. برای کاربردهای حیاتی مانند سکوهای دریایی یا راکتورهای شیمیایی، تیم مهندسی ما تطبیق ویژگیهای خزش را با صلبیت فلنج توصیه میکند. فلنج های نرم برای حفظ آب بندی به واشرهایی با خزش کمتر نیاز دارند که واشرهای PTFE پر شده ما به طور موثر ارائه می دهند.
در حالی که مقاومت فشاری بیشترین توجه را به خود جلب می کند، استحکام کششی و انعطاف پذیری به همان اندازه برای استحکام مکانیکی در هنگام نصب و افزایش فشار ضروری هستند. واشرهای گرافیتی ذاتاً دارای استحکام کششی پایینی هستند (معمولاً 4-6 مگاپاسکال)، به این معنی که در صورت استفاده نادرست یا عدم تراز فلنج ممکن است پاره شوند. برعکس، واشرهای PTFE ما بسته به محتوای پرکننده، استحکام کششی بین 14 تا 24 مگاپاسکال را ارائه می دهند. این استحکام کششی بالا به واشرهای PTFE اجازه می دهد تا در برابر حرکت فلنج دیفرانسیل و انبساط حرارتی لوله ها بدون ترک مقاومت کنند. کارخانه ما یک مطالعه موردی را منتشر کرد که در آن یک مبدل حرارتی با ناهماهنگی زاویهای فلنج 2 میلیمتری از واشرهای PTFE پر از شیشه 25٪ ما استفاده کرد و به مدت 4 سال بدون نشتی کار کرد. همان برنامه در عرض 8 ماه با استفاده از گرافیت شکست خورد زیرا واشر در لبه قطر بیرونی شکافت.
انعطاف پذیری به عنوان یک ویژگی مکانیکی به توانایی واشر برای انطباق با بی نظمی های سطح فلنج مربوط می شود. کارخانه ما واشرهای PTFE نرم با کشیدگی بالای 200٪ تولید می کند در حالی که گرافیت دارای کشیدگی زیر 2٪ (شکننده) است. برای فلنجهای خراشیده یا خورده، واشرهای PTFE وارد عیوب میشوند و یک مهر و موم مکانیکی قویتر ایجاد میکنند. با این حال، انعطاف پذیری بالا می تواند مقاومت اکستروژن را کاهش دهد. برای کمک به مشتریان خود در انتخاب صحیح، لیست زیر از توصیههای مقاومت مکانیکی را بر اساس الزامات کششی و انعطافپذیری ایجاد کردیم:
کارخانه ما واشرهای PTFE را با ضخامت سفارشی از 1.5 میلی متر تا 6 میلی متر برای کاربردهای کم پیچ و مهره تولید کرده است. از آنجایی که انعطافپذیری PTFE امکان توزیع بهتر تنش در سطح فلنج را فراهم میکند، مشتریان ما 40 درصد عملیات برگشت پیچ کمتر را در مقایسه با گرافیت گزارش میدهند. با این وجود، استحکام مکانیکی یک ویژگی سیستم است: حتی قویترین واشر نیز میتواند از کار بیفتد، اگر پیچها به طور ناهموار گشتاور شوند. Ningbo Kaxite Sealing Materials Co., Ltd. نرم افزار محاسبه گشتاور را در صورت درخواست ارائه می دهد و کارخانه ما تضمین می کند که تمام واشرهای PTFE حداقل استحکام کششی چاپ شده در گواهی کیفیت ما را برآورده می کنند.
دمیدن زمانی اتفاق میافتد که فشار داخلی ماده واشر را به داخل شکاف فلنج (اکستروژن) وادار میکند یا واشر را به سمت خارج از اتصال میدمد. مقاومت اکستروژن به مقاومت برشی، سختی واشر و فاصله بین OD فلنج و دایره پیچ بستگی دارد. در Ningbo Kaxite Sealing Materials Co., Ltd.، ما واشرهای PTFE و واشرهای گرافیتی را تحت فشار افزایشی نیتروژن داخلی از 1 MPa به 15 MPa با تنش ثابت پیچ 40 MPa آزمایش کردیم. نتایج: واشرهای گرافیتی در 6 مگاپاسکال (فاصله 0.5 میلی متری) شروع به اکسترود کردند، در حالی که واشرهای PTFE پر از شیشه ما تا 12 مگاپاسکال در برابر اکستروژن مقاوم بودند. این به این دلیل است که PTFE پر از شیشه دارای سختی Shore D 65-70 در مقایسه با سختی Shore گرافیت در حدود 40-50 (بسیار نرم) است.
برای کاربردهای فشار بالا (کلاس 600 و بالاتر)، کارخانه ما قویاً استفاده از واشرهای PTFE پر از کربن را توصیه میکند که مقاومت در برابر خزش و اکستروژن را افزایش میدهند. عوامل عملکرد دقیق:
در Ningbo Kaxite Sealing Materials Co., Ltd.، ما یک واشر PTFE هیبریدی منحصر به فرد با هسته ای با چگالی بالا را مهندسی کردیم که مقاومت در برابر دمش قابل مقایسه با واشرهای غلاف فلزی اما با نیاز بار پیچ کمتری دارد. داده های تست مقاومت مکانیکی ما نشان می دهد که واشرهای PTFE ممتاز ما 150٪ استحکام اکستروژن بالاتری نسبت به گرافیت پر نشده دارند. برای خدمات حیاتی ایمنی مانند LPG یا هیدروژن، کارخانه ما واشرهای PTFE پله برش سفارشی تولید می کند که به طور مثبت در دندانه های فلنج قفل می شوند و یک قفل مکانیکی مقاوم در برابر ضربه ایجاد می کنند. همیشه برای ارزیابی اثرات فشار-دما با تیم فنی ما مشورت کنید، زیرا اکسیداسیون گرافیت در هوای پرفشار بالای 450 درجه سانتیگراد میتواند منجر به از دست دادن ناگهانی استحکام شود، در حالی که PTFE به خوبی تخریب میشود.
قرار گرفتن در معرض دما و مواد شیمیایی می تواند استحکام مکانیکی واشر را در طول زمان تغییر دهد. واشرهای PTFE خواص مکانیکی ثابتی را از -200 درجه سانتیگراد تا +200 درجه سانتیگراد (260 درجه سانتیگراد برای PTFE اصلاح شده) حفظ می کنند، اما بالاتر از آن دما، PTFE نرم شده و مقاومت فشاری را به سرعت کاهش می دهد. واشرهای گرافیت تا دمای 500 درجه سانتیگراد در اتمسفرهای بی اثر کار می کنند، اما در دمای بالای 400 درجه سانتیگراد در هوا، گرافیت اکسید می شود و جرم خود را از دست می دهد و در نتیجه شکست مکانیکی کامل می شود. کارخانه ما آزمایش های پیری تسریع شده را در دمای 180 درجه سانتیگراد به مدت 3000 ساعت روی هر دو ماده انجام داد. واشرهای PTFE 92 درصد از مقاومت فشاری اولیه را حفظ کردند، در حالی که گرافیت به دلیل کاهش وزن اکسیداسیون تنها 65 درصد را حفظ کرد (8 درصد کاهش وزن اندازه گیری شد).
سازگاری رسانه نیز بر رفتار مکانیکی تأثیر می گذارد. اسیدهای اکسید کننده قوی (مانند اسید نیتریک) می توانند به گرافیت حمله کنند و باعث ایجاد درهم آمیزی شوند که واشر را منبسط کرده و یکپارچگی ساختاری آن را از بین می برد. واشرهای PTFE تقریباً در همه مواد شیمیایی به جز فلزات قلیایی مذاب، تخریب شیمیایی نشان نمی دهند. مورد کارخانه ما: یک کارخانه اسید سولفوریک به دلیل فروریختن واشر، ماهیانه واشرهای گرافیتی را جایگزین می کرد. پس از جابجایی به واشرهای PTFE 25% پر از شیشه، عمر سرویس بدون کاهش استحکام مکانیکی به 18 ماه افزایش یافت. ما خلاصه کوتاه زیر را برای تصمیم گیری دما-رسانه-مقاومت مکانیکی توصیه می کنیم:
در نهایت، طول عمر استحکام مکانیکی باید هم عامل پیری حرارتی و هم در خوردگی شیمیایی باشد. مهندسان مواد کارخانه ما از تجزیه و تحلیل اجزا محدود (FEA) برای پیشبینی خزش واشر و تخریب استحکام در طول عمر طراحی 10 ساله استفاده میکنند. برای اکثر کارخانههای پتروشیمی اروپا و آمریکای شمالی، واشرهای PTFE ما به انتخاب اول برای استحکام مکانیکی متعادل تبدیل شدهاند، در حالی که گرافیت برای کاربردهای درج در دمای شدید که در آن هیچ درجه PTFE نمیتواند زنده بماند، محفوظ است. Ningbo Kaxite Sealing Materials Co., Ltd. موجودی هر دو خانواده را نگهداری می کند و ما می توانیم واشرهای کامپوزیتی سفارشی را طراحی کنیم که مقاومت شیمیایی PTFE را با تحمل گرمای گرافیت با استفاده از ساختار چند لایه ترکیب می کند.
پس از ارزیابی استحکام فشاری، شل شدن خزش، خواص کششی، مقاومت در برابر ضربه و اثرات محیطی، کارخانه ما در Ningbo Kaxite Sealing Materials Co., Ltd. به این نتیجه رسید که واشرهای PTFE عموماً استحکام مکانیکی بالایی را برای اکثر اتصالات فلنجی که در دمای زیر 200 درجه سانتیگراد کار می کنند و فشارهای تا 10 مگاپاسکال را ارائه می دهند. واشرهای گرافیتی فقط در فرآیندهای مداوم با دمای بالا بالاتر از 260 درجه سانتیگراد برتری دارند، اما به دلیل استحکام پارگی ضعیف و محدودیت های اکسیداسیون نیاز به جابجایی دقیق دارند. برای کاربردهایی که هم به استحکام مکانیکی بالا و هم مقاومت شیمیایی شدید نیاز دارند، واشرهای PTFE تقویتشده با پرکنندهها در هر معیاری به جز حداکثر دمای سرویس بهتر از گرافیت عمل میکنند. ما به طور معمول واشرهای PTFE را برای مدارهای کمکی فراساحلی، دارویی و هسته ای که در آن یکپارچگی مکانیکی غیرقابل مذاکره است، عرضه می کنیم. برای توصیههای متناسب، برگه دادههای مهندسی ما را درخواست کنیدتماس مستقیم با Ningbo Kaxite Sealing Materials Co., Ltd.
سوال 1: کدام واشر استحکام فشاری بالاتری دارد، PTFE یا گرافیت؟
پاسخ: تحت آزمایش ASTM D695، واشرهای گرافیتی انعطاف پذیر مقادیر مقاومت فشاری بالاتری (35-45 مگاپاسکال) را در مقایسه با واشرهای PTFE بکر (15-20 مگاپاسکال) نشان می دهند. با این حال، کارخانه ما در Ningbo Kaxite Sealing Materials Co., Ltd. واشرهای PTFE تقویتشده با پرکنندههای شیشه یا کربنی تولید میکند که به مقاومت فشاری تا 32 مگاپاسکال دست مییابد، که برای فشار فلنج تا کلاس 900 کافی است. برای اکثر اتصالات پیچدار، حد مقاومت فشاری عملی به جای مقاومت فشاری فلنج، با مقاومت فشاری فلنج تعیین میشود. تراکم پذیری بالاتر گرافیت می تواند منجر به از دست دادن ضخامت بیش از حد شود و نیروی آب بندی طولانی مدت را کاهش دهد.
سوال 2: آیا واشرهای PTFE به مرور زمان به دلیل خزش استحکام مکانیکی خود را از دست می دهند؟
پاسخ: بله، تمام واشرهای غیر فلزی مقداری خزش را تجربه می کنند. آزمایشهای پیری سریع کارخانه ما نشان میدهد که واشرهای PTFE استاندارد پس از 1000 ساعت در تنش 40 مگا پاسکال 7 تا 9 درصد ضخامت خود را از دست میدهند. با این حال، واشرهای PTFE پر از شیشه ممتاز ما خزش را به 4-6٪ کاهش می دهد، در مقایسه با گرافیت (3-5٪). گرافیت در ابتدا درصد خزش کمتری را نشان میدهد، اما فاقد بازیابی الاستیک است، به این معنی که پس از چرخه فشار، واشرهای گرافیتی به عقب باز نمیگردند، در حالی که واشرهای PTFE از Ningbo Kaxite Sealing Materials Co., Ltd. تا 55 درصد تراکم را بازیابی میکنند و استحکام مکانیکی دینامیکی را تحت بار متغیر حفظ میکنند.
سوال 3: آیا واشرهای گرافیتی در مقایسه با واشرهای PTFE می توانند گشتاور پیچ بیشتری را بدون شکستگی تحمل کنند؟
پاسخ: واشرهای گرافیتی دارای استحکام کششی بسیار کم (4-6 مگاپاسکال) هستند، بنابراین گشتاور پیچ و مهره زیاد می تواند باعث ترک خوردن لبه یا شکافتن شعاعی به خصوص در واشرهای نازک شود. واشرهای PTFE دارای استحکام کششی سه تا چهار برابر بیشتر (14-24 مگاپاسکال) هستند که به آنها امکان می دهد تا گشتاور پیچ و مهره بالاتری را بدون شکست مکانیکی تحمل کنند. کارخانه ما حداکثر تنش پیچ 50 مگاپاسکال را برای گرافیت و 90 مگاپاسکال را برای واشرهای PTFE پر از شیشه توصیه می کند. برای کاربردهای حیاتی با گشتاور بالا، واشرهای PTFE ما حاشیه ایمنی بیشتری در برابر سفت شدن بیش از حد نصب فراهم میکنند.
سوال 4: افزایش ناگهانی فشار چگونه بر استحکام مکانیکی PTFE در مقابل گرافیت تأثیر می گذارد؟
پاسخ: نوسانات فشار باعث ایجاد نیروهای برشی و اکستروژن سریع می شود. ساختار لایهای گرافیت باعث میشود که آن را مستعد لایهبرداری و انفجار تحت نوسانات دینامیکی کند. واشرهای PTFE به دلیل مدول برشی و انعطاف پذیری بالاتر، نوک فشار را بهتر جذب می کنند. کارخانه ما هر دو ماده را با نوسانات چرخه ای 0-10 مگاپاسکال در 1 ثانیه آزمایش کرد. واشرهای گرافیتی پس از 250 چرخه از کار افتادند، در حالی که واشرهای PTFE تقویت شده ما از 1500 چرخه جان سالم به در بردند. بنابراین، برای کمپرسورهای رفت و برگشتی یا خطوط جریان ضربانی، واشرهای PTFE استحکام مکانیکی بالاتری را در شرایط موج ایجاد می کنند.
سوال 5: آیا واشرهای هیبریدی وجود دارند که مقاومت مکانیکی PTFE و گرافیت را با هم ترکیب کنند؟

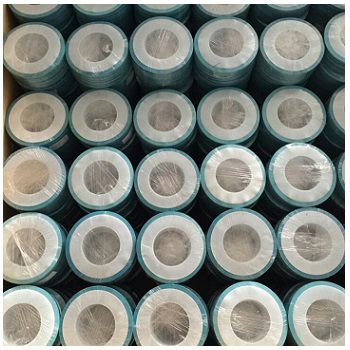

پاسخ: بله، شرکت Ningbo Kaxite Sealing Materials Co. Ltd. واشرهای چند لایه با یک لایه PTFE رو به رسانه و یک هسته گرافیت برای دفع گرما تولید می کند. این طرح به طور هم افزایی از استحکام کششی و مقاومت شیمیایی PTFE با مقاومت خزشی گرافیت استفاده می کند. کارخانه ما همچنین واشرهای پاکت PTFE با درج گرافیت تولید می کند. آزمایش مقاومت مکانیکی نشان میدهد که طرحهای هیبریدی 85 درصد از بار گرافیت خالص را در دمای 300 درجه سانتیگراد حفظ میکنند و در عین حال مقاومت PTFE را در برابر انفجار حفظ میکنند. برای راه حل های مهندسی شده سفارشی بر اساس چرخه فشار-دما-وظیفه خود با کارخانه ما تماس بگیرید.
